純理論分析計算扭矩最大值是24Nm，考慮參數不全以及取值大小影響，扭矩值比24應該還要小

一般采用組合墊的比較多，空心接頭要保證兩面的平行度，如果需要之類的接頭可以聯系我QQ1928468910

沒三維裝配，無法做分析。個人建議：
1，一般螺栓預緊力都是按照，屈服強度的70%計算。這樣可以計算截面的最大預緊力。
2，根據螺紋大小，螺母，墊片間摩擦系數，確定扭矩。
3，墊片本身較小了，漏油不一定是扭矩不夠，有可能安裝的時候沒有裝好導致漏油。
4，考慮到工作是壓力較小，油溫溫升應該對結構本身影響較小。
5，設備運行是否有振動產生，考慮鋁制墊片振動的松弛，導致漏油。

hkling 發表于 2015-6-18 08:13
螺紋面和密封圈直接接觸？這樣容易劃傷密封圈吧。

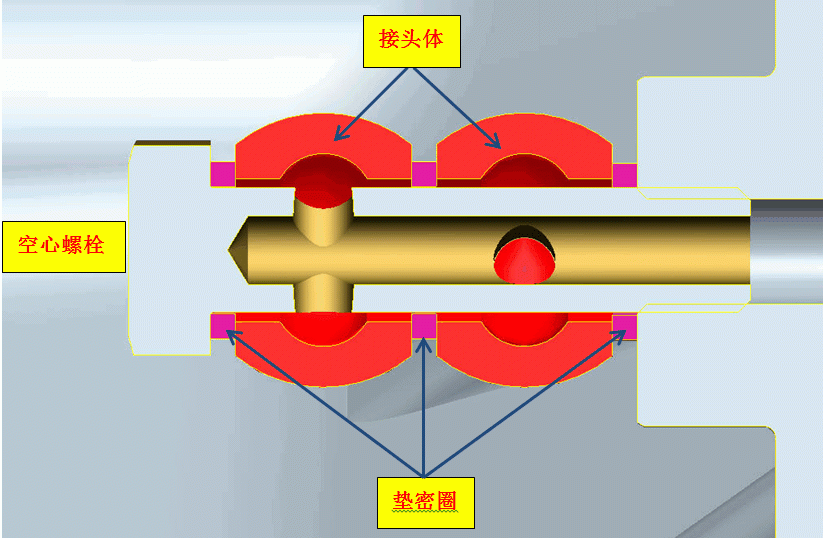

是簡單的金屬墊片端面密封，不確定你說的螺紋面和密封圈直接接觸是什么意思？
平墊片是金屬材料，這里是鋁的，銅墊片可能更多。墊片靠螺栓打緊，因為墊片較軟，靠變形來填充。密封上下兩個接觸面。

極速北極光 發表于 2015-6-16 23:32
根據我的經驗，你這個螺釘可能承受不了這么大的力距

之前有一根單出油孔的，比較短，廠家做過扭緊試驗，20~30Nm沒問題。加到50~60Nm斷的。

螺紋面和密封圈直接接觸？這樣容易劃傷密封圈吧。

xingzhehust 發表于 2015-6-14 11:50
您覺得20~30Nm偏大？之前有一個應用的例子（已批產），只有一根油管的，他們給的是39±7Nm。說白了，就是 ...

根據我的經驗，你這個螺釘可能承受不了這么大的力距
