關于該旋壓件的討論

查看數: 2505 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-6-5 16:40

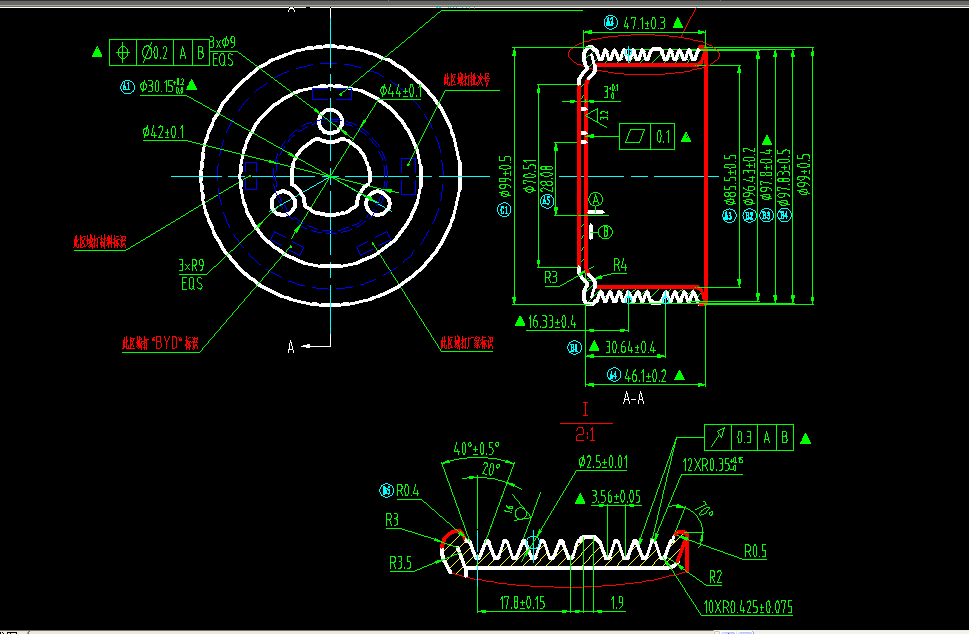

附件是一款多楔帶輪的旋壓件，經過調試旋壓出來中間漲徑嚴重大概在0.5mm左右；齒上1.9的隔斷勁在旋壓過程中內壁會產生嚴重的折疊現象，初步判定發生漲徑的原因是由于旋壓芯模內未加排氣孔導致在旋壓過程由于氣體的 ...

回復

楊彥微 發表于 2016-3-29 15:35:01

1.現有的工藝決定，1.9處肯定會出現折疊縫，解決不了，客戶一般都會認可；
2.旋壓多楔輪齒外徑呈腰鼓狀比較常見，齒越多，直徑差越大；但是一般也都能滿足齒外徑公差（一般是1.0mm），若如公差較嚴，可以通過刀具做一下補償，就好了；

victry 發表于 2015-6-5 20:35:59

看一看，學習一下

虞工 發表于 2015-6-5 19:09:08

標注有公差了怎么不把后面第二位小數調零

zidongrunhuaqi 發表于 2015-6-5 17:31:15

密集恐懼癥
