時間繼電器怎么接線？

查看數: 10516 | 評論數: 28 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2015-5-16 13:05

正文摘要:

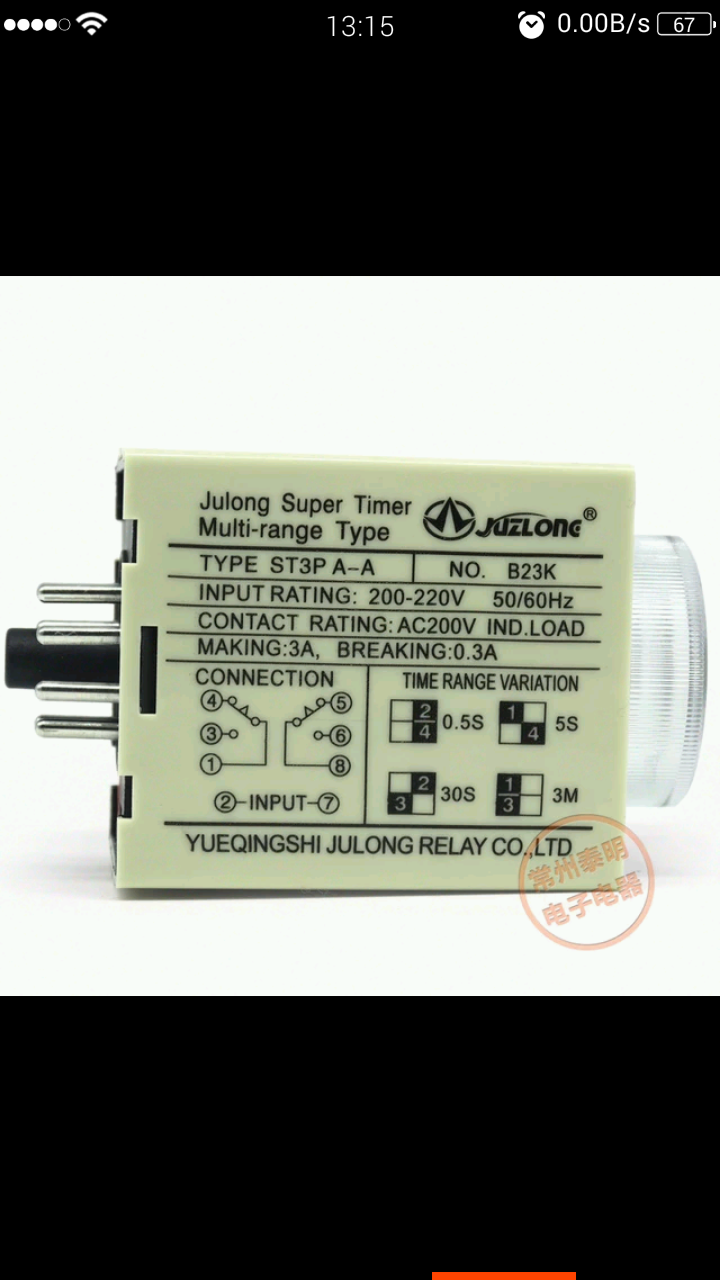

9 j- m; h* B+ J) F" R4 K$ n1 C3 a + z0 m7 ]$ i3 r  k/ M2接火線   接近開關分別接在2跟1  3引線到負載   4 L* E+ ^; H* D0 }1 ~% I; [) {4 G1 h; Y 7接零線 7引線到8&n ...

回復

毛毛268 發表于 2023-9-30 04:17:44
sbams 發表于 2015-5-16 19:49
$ l# X. w' G$ w& k這兩種時間繼電器一樣嗎，接線一樣嗎？[
& I' ^  l2 }7 d7 f3 F5 J* V
你這個帶一對瞬動觸電和一對延時觸點
; p& s+ _1 E& [7 U1 l) U- S$ o
毛毛268 發表于 2023-9-30 04:16:38
首先要看你需要的動作順序
螞蟻博巖 發表于 2023-9-15 10:01:09
如何判斷時間繼電器是得電動作還是延時動作
spinachzwx 發表于 2022-9-19 10:00:13
感謝樓主分享！
sbams 發表于 2015-5-18 14:21:55
sbams 發表于 2015-5-18 12:15
8 z- L/ \% X4 f( y接近開關是220的，問題是這種能接延時斷電嗎？我怎么怎么接都是延時通電的，還有AH3-3這種繼電器怎么接延 ...

3 p, \7 q- v5 L4 L# x' K但你的圖我看不懂啊，能圖簡單點嗎？還是直接說要怎么接，分別接在幾號腳
7 t: t/ ]! p! ^4 J

點評

8標錯了，應該在時間繼電器觸點的兩端。抱歉。  發表于 2015-5-18 14:39
看不懂就讓懂的人去弄，不懂，電死了怎么辦？腳號圖上都標著呢，就是怕你看不懂，結果你連腳號都忽略了。  發表于 2015-5-18 14:37
sbams 發表于 2015-5-18 14:10:24
sbams 發表于 2015-5-18 01:43 9 o# z) J: |/ k8 _* `8 P- L
我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...

( `9 Q* F, i0 E電源不是要接在2-7上嗎？怎么5還接電源- N# n. P; @, x+ o6 Y

點評

自鎖  發表于 2015-5-19 18:48
淺川 發表于 2015-5-18 12:52:09
sbams 發表于 2015-5-18 01:43 / p* W$ {3 J: {! m
我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...

" A! [, h* q3 `1 E$ K2 y) S8 j; J利用時間繼電器供電輸入一端（7）跟上面的常閉回路（8-5）串一塊，5接電源正，接近開關控制繼電器的通斷來控制（7）電源負的通斷，然后利用時間繼電器另一常閉回路就可延時電磁閥了

點評

安全考慮，5接電源負，7電源正更好  發表于 2015-5-18 12:53
sbams 發表于 2015-5-18 12:15:35
螺旋線 發表于 2015-5-18 09:12
5 c$ `* B* `8 j5 u5 m9 P特別注意，你的接近開關也必須是AC220的，驅動能力必須在500毫安及以上。
9 d, i2 n1 i6 d6 h
接近開關是220的，問題是這種能接延時斷電嗎？我怎么怎么接都是延時通電的，還有AH3-3這種繼電器怎么接延時斷電$ t, f) s8 ~$ g! ]$ g* s

點評

我納悶的是為什么這么簡單的問題還要討論那么久，你拿個萬用表量一下不就知道了。還有，你那時間繼電器上面的接線圖畫法不符合國家標準。  發表于 2015-5-18 13:24
我的圖已經考慮到你兩個不同繼電器的接法了。  發表于 2015-5-18 13:20
螺旋線 發表于 2015-5-18 09:12:22
sbams 發表于 2015-5-18 01:43 1 ]$ ~5 u; Q) w3 g
我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...
! Q- a- I7 q1 _
特別注意，你的接近開關也必須是AC220的，驅動能力必須在500毫安及以上。- r. z% G4 m3 c# `$ v' H; F
4 ]3 E  s! X1 _) Y" I- G* ]
