螺紋孔不能放O型圈里面，應該把螺紋孔放置于O型圈的外面

買進口排線器，找我就對了！德國UHING等你

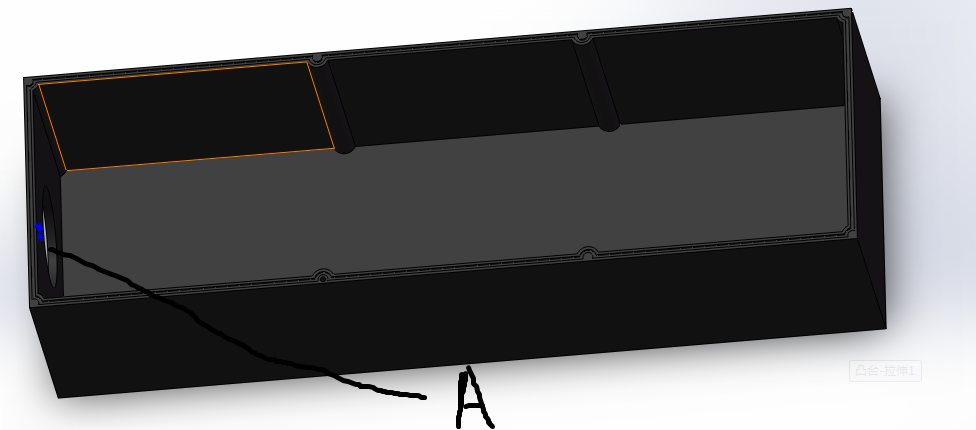

樓主，在嗎。歡迎上圖。想?yún)⒖枷?/td>

為什么不把螺絲孔放在箱體外呢，這樣密封圈還能走直線
而且你把螺絲孔弄外面，鋁合金用澆注還可好做拔模角度

學習

螺孔的位置要移下,減少O形密封條的繞彎

謝謝各位回復，這是個初步方案，等具體設計好再來上圖。

查機械手冊中o型圈密封標準的密封槽尺寸規定，
建議密封槽不要設計成繞螺紋孔彎過去的方案，密封槽盡量走直線。
鏡頭可先用圓螺母軸向固定，在上密封膠。

從盒子看，盒子和蓋子固定螺絲的最大間距超過100mm，沒看到蓋子，不知它的剛性如何，鎖緊螺絲時，如果因蓋子的剛性不足而不能在所有點上壓緊O形圈，也會密封失效。
