電機橫放，中間用個什么機構可以產生一個很大的向下的力？

查看數: 5991 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

awp44

發布時間: 2015-5-6 14:14

正文摘要:

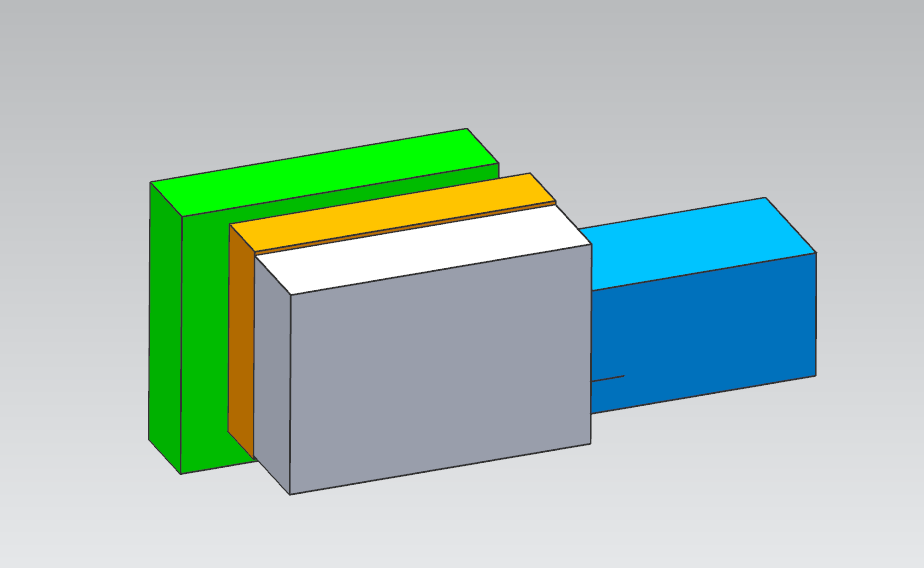

如下圖藍色的是電機。電機橫放，電機扭矩大概是2.4Nm 怎么使綠色的部分上下往復運動，產生一個向下近10KN的力？運動行程10mm，10KN的力行程可以只有1~2mm。中間用什么機構？一個行程的時間不能超過1s 謝謝大家！ ...

回復

如一 發表于 2015-8-10 16:02:40

偏心軸...

崛起鳥 發表于 2015-8-10 14:26:20

考慮一下直線電機，只是成本很高額。

li392923925 發表于 2015-5-8 14:40:33

awp44 發表于 2015-5-7 08:55
氣液增壓缸的速度能跟上吧？一個往復行程不能超過1秒

我以前記得咨詢過一家做氣液缸的公司，得到的數據好像是頻率能達到70次/分鐘吧，不知道記錯沒有

請叫我財神 發表于 2015-5-7 09:11:31

兩個很小比如說一個鈍角的連桿，兩端微小的力可以合成一個很大的力。

awp44 發表于 2015-5-7 08:55:34

li392923925 發表于 2015-5-6 21:52
直接換一個氣液增壓缸呢

氣液增壓缸的速度能跟上吧？一個往復行程不能超過1秒

li392923925 發表于 2015-5-6 21:52:08

直接換一個氣液增壓缸呢

塵世天涯 發表于 2015-5-6 17:12:00

我認為樓主這個題目無解
分析一：假設采用直接驅動方式。2.4Nm輸入產生10KN力，則力臂=2.4/10000=0.00024m=0.24mm。因此直接驅動無法滿足要求
分析二：采用力矩放大方式（減速機或機構），但最終力仍然需要力臂才能輸出。為保持合理的力臂，力矩放大比例至少在10000倍。此時力臂為24mm。暫且將可以把力矩放大10000倍的機構可行性放一邊。執行機構需要每1秒跑一個循環。則馬達側需要每1秒跑10000個循環，即10000rev/s，折算一下是600,000轉/分。這樣的電機我還沒見過

以上，是我做的一個簡單分析。匆忙之下可能存在謬誤，請各位大俠指正。
