水水5 發表于 2015-4-30 15:50
2 ?9 {" P% @  w8 I* k我這里管磨機是3.8米，估計10噸得多吧，用2500KW的高壓電機，轉速744r/min，中間是減速機，速比44，這個減 ...

5 ~8 n0 E3 _+ i  `/ g這種齒輪箱叫分動箱，常見的有1帶2,1帶3，一帶4，一帶5等等，其實就是齒輪組，難度在于控制齒輪箱溫度（因為這種東西傳動的功率、扭矩都非常大）和設備壽命

鄭佳煒 發表于 2015-4-29 14:50

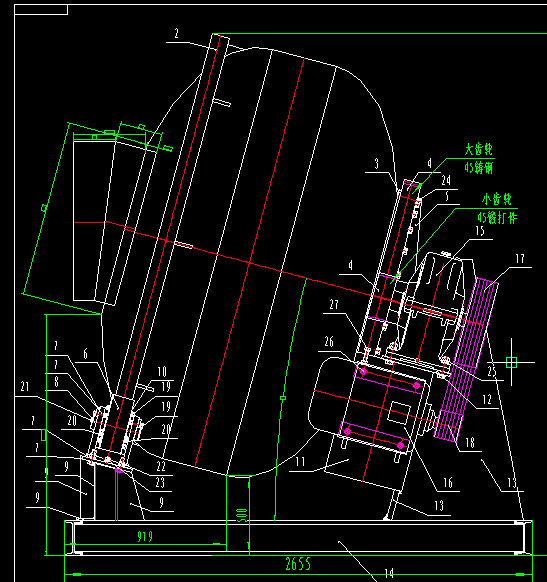

這個樣式的

你這個玩意轉動，只靠倆拖輪支撐，不大行吧~，應該還有擋輪。求現場照片。
干么用的呢？是否方便介紹全一點？

Silicen 發表于 2015-4-29 14:03
我還想問一個問題，1440r/min到18r/min，減速比80，傳動方案是哪種，這個功率小不了，傳動要慎重考慮

我這里管磨機是3.8米，估計10噸得多吧，用2500KW的高壓電機，轉速744r/min，中間是減速機，速比44，這個減速機我記不清楚專業名稱了，輸入軸帶一個齒輪，再左右各分兩個齒輪，然后再帶一個輸出齒輪，就是一帶二，二帶一。

1 原始提供的數據,只能計算加速時部分轉矩,當加速完成時所有力量當消失.不現實.
2 T=F*R T 是多少,在什麼角度,什麼速度只你會知道.它的內容物比重,度黏才是關鍵.

是不是可以換個思路，你這設備是怎么個旋轉體，能否利用F*V來計算？

xzcs 發表于 2015-4-29 14:20
0 N, e5 {# j$ `, K$ f, g  G( J/ d僅供參考：
3 m4 i# _( ]7 R8 h6 v3 _: D圓盤轉動慣量=10000*1.8*1.8/2=16200KG.M^2
2 |- Q( M# N- Q轉算到電機的轉動慣量=16200/（1440/18）^2=2.53K ...

. C2 G4 _& S3 ~萬分感謝 不過為什么電機的轉動慣量要除以速比的平方？角加速度不是線速度除以半徑？再除以加速時間？

  _7 ^( M! Y5 d' G4 w2 `$ k9 m僅供參考：
& o& V6 b1 r* u' w4 ^4 H圓盤轉動慣量=10000*1.8*1.8/2=16200KG.M^2
  d, q' P# F7 w! [轉算到電機的轉動慣量=16200/（1440/18）^2=2.53KG.M^2
3 ?1 P; G. ?% V電機的角加速度=(1440/60)*2PI/45=3.45RAD/S^2
忽略其他
, r2 Y1 V# M* R' A電機扭矩=3.45*2.53=8.73N.M
$ `" z6 w% c* x6 V* M: s( M電機功率=8.73*1440/9550=1.32KW

Silicen 發表于 2015-4-29 14:03
我還想問一個問題，1440r/min到18r/min，減速比80，傳動方案是哪種，這個功率小不了，傳動要慎重考慮

- `& g+ y) }2 ?( g電機與減速機皮帶傳動，減速機速比12.5選用ZLY系列 減速機和載荷用齒輪傳動
