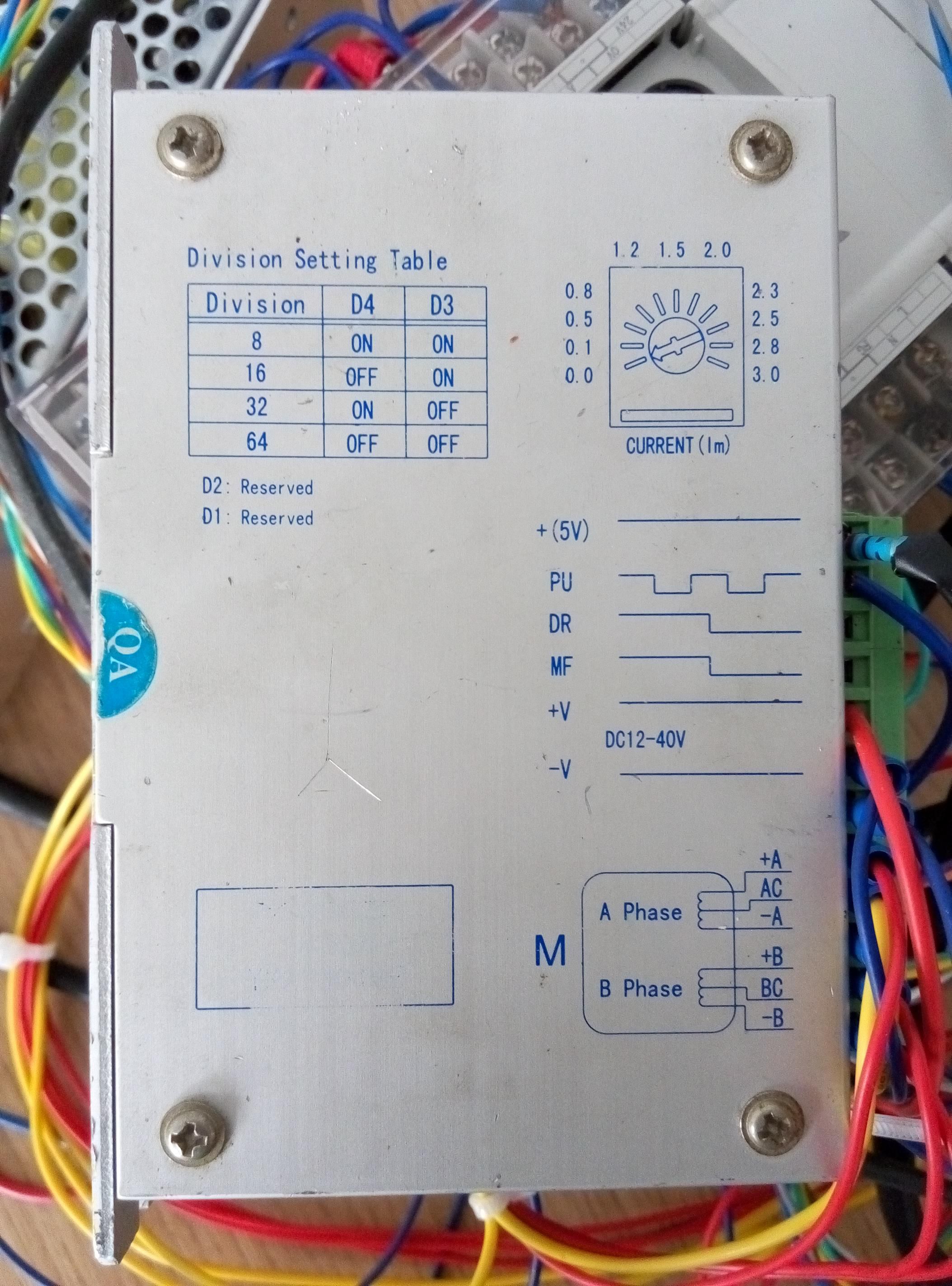

先看說明書搞清步距角。D3、D4是對步距角的進一步細分。$ J9 R# j J3 Y, ^3 [- |2 A0 M2 W% y 假如步距角是1.8度，細分為8(D3、D4都是ON)，那么8個脈沖走1.8度。 |
|
撥碼開關D3 D4對應的數字，乘以200，就是樓主你想知道的多少個脈沖轉一圈。- b& w/ N+ s' O+ J6 A5 O 譬如，D3 D4 是ON ON ，對應8，那么就是1600個脈沖轉一圈。! ?- c! r" Q' v7 v3 A/ r 不知我說明白沒有？ |
| 樓上不懂可不能亂說啊，撥碼一般就是設置細分，電流，和半流功能的，驅動器上面一般就有標幾碼幾碼是細分幾，幾碼幾碼是電流多少，單獨一個開關半流功能，你看看。 |
| 步距角多少？ 那個撥盤是細分。 |
pride魏 發表于 2015-4-28 20:08 謝謝你的回復，我的意思是D3和D4設置為on時，多少個脈沖轉一圈 |
| 只需用A+、A-、B+、B-、這四根線，為四項步進電機，按照一定次序依次通以高電平，就可以使他轉了。區別AB線的時候用萬用表測量，A與A之間導通，B與B之間導通，且A+、A-之間的阻值為A+、AC之間的阻值的二倍 |
| 那個是小的撥碼開關 一般是紅色的殼 先找到那個開關 |
