先確定門的位移和速度特性曲線，據此求出加速度和推力，然后根據齒輪的分度圓半徑求得電機軸承受的扭矩。

不知道，看不懂

簡單點，用重量乘以你的齒輪半徑得了，
你要是列公式早忘了，這就是上班和上學的區別，呵呵，我們只求結果，在那個范圍就行。

你得先算扭矩，在根據速度算功率。

算出門的重量，輪子的摩擦系數，查手冊找齒輪與齒條的傳動效率，還有你的運動加速度，計算出扭矩！

zerowing 發表于 2015-4-13 16:28
平開門一般都用同步帶了吧。

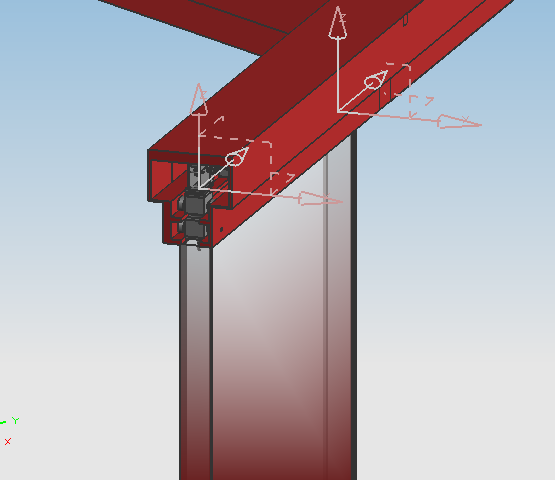

齒條是固定著不動的，然后電機帶動齒輪轉動從而帶動下面的輪子前進的。所以沒用同步帶 。玻璃門前進長度約為3米，前進速度大概是4米/分，電機準備選用步進電機（帶減速器的），現在就是需要求出讓齒輪轉到起來的扭矩，根據這個來確定步進電機。齒輪齒數25 ，模數為2.玻璃門重量從原來400kg修改為100kg 。 請各位教教怎么算出所需扭矩大小，真的希望大家幫幫我，指導老師忙著自己的項目沒怎么搭理我的問題。

竹桿捅飛機 發表于 2015-4-13 16:46
好像都是用再減速的步進電機，用同步帶傳動，功率都不大。得算移動慣量

齒條是固定著不動的，然后電機帶動齒輪轉動從而帶動下面的輪子前進的。所以沒用同步帶 。玻璃門前進長度約為3米，前進速度大概是4米/分，電機準備選用步進電機（帶減速器的），現在就是需要求出讓齒輪轉到起來的扭矩，根據這個來確定步進電機。齒輪齒數25 ，模數為2.玻璃門重量從原來400kg修改為100kg 。 請各位教教怎么算出所需扭矩大小，真的希望大家幫幫我，指導老師忙著自己的項目沒怎么搭理我的問題。

厄齊爾272 發表于 2016-5-31 08:33
老師你是用什么軟件算的

給個郵箱，我把計算公式發給你

WUHANLIST 發表于 2015-4-14 20:41
在網上搜電機選型，有這方面的資料。具體怎么算還是自己學一下好。因為你的具體要求沒有，別人幫不了你的。 ...

老師你是用什么軟件算的

計算啟停時的扭矩就行了，求加速度a，計算合力F=μmg+Ma，扭矩T=Fr，功率P=FV

學習了！

首先要知道摩擦系數算出拉動門要多大力然后按公式可算出功率P＝F*V/效率，得出功率。還要考慮其它因素，參考機械手冊

意大利Gambini（伽比尼）成立于1978年，是一家專門生產齒輪齒條傳動裝置的世界級公司，擁有世界一流生產檢驗設備，同時擁有高素質的技術人才，可以為每位客戶解決最復雜的需求。由于工廠智能化無人作業，Gambini齒條和齒輪廣泛應用各大行業，如激光切割，機器人應用，數控機床，高端檢驗設備等．

意大利GAMBINI齒條中國代表     方正：17712668783

求計算軟件或計算公式，謝謝！！179623739@qq.com

這么大質量。。。啟動的時候估計有低速爬行，還有制動的時候需要考慮慣性。末端肯定要加緩沖的啊。

學習學習
