步進電機軸和離合器連接，請教

查看數: 5830 | 評論數: 12 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2015-3-25 15:20

正文摘要:

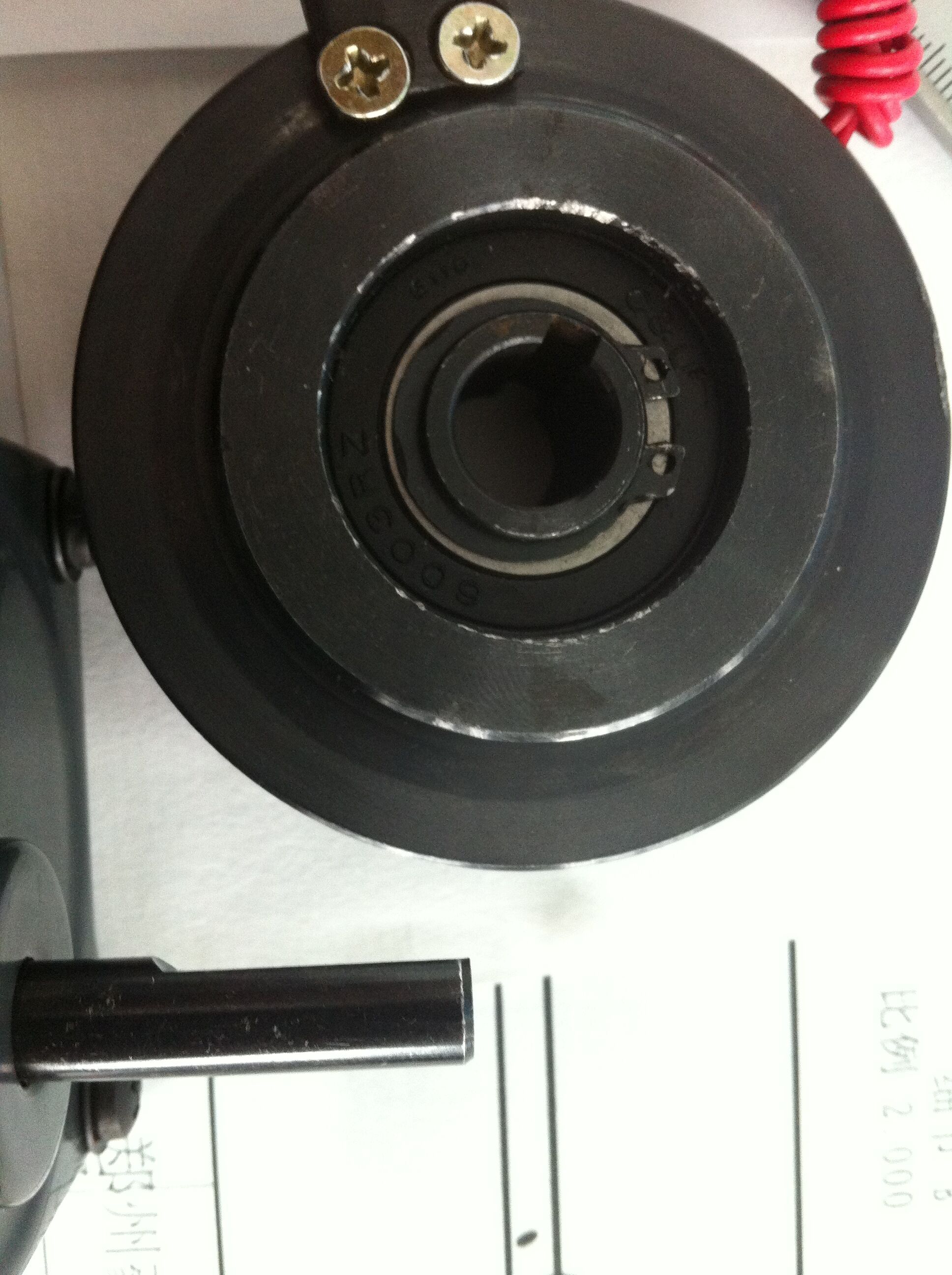

電磁離合器的安裝孔直徑為12mm，而現有的步進電機的伸出軸直徑只有8mm， 該怎么連接安裝呢？需要怎么樣的過渡呢？ 大家看看該怎么解決呢？謝謝。 ...

回復

chenbing1971 發表于 2019-10-23 09:24:21
謝謝樓主的慷慨分享哈！
星幽孤魂 發表于 2019-10-18 16:52:01
學習學習
butongzhe 發表于 2019-9-24 10:34:18
學習學習
靜石 發表于 2015-3-25 17:05:45
”電機伸出軸是扁軸，所以過渡軸內孔也要是扁孔“ 這句話有待商榷啊。
為啥一定要做成扁孔呢？你這公差怎么放，是緊配還是間隙，好不好安裝？
如果是間隙，對你后面輸出有沒有影響？

點評

我考慮是過度配合，現在電機輸出軸已經定了，孔的尺寸放負差，間隙配合是不行的，會出現擺動。 做成扁軸是因為要傳遞扭矩，也是沒有辦法了， 如果你有好的建議，請不吝賜教啊  發表于 2015-3-25 17:35
huhaofei 發表于 2015-3-25 16:04:22
可以加工的，通孔好加工，可以用慢走絲加工；不通孔反而還難加工，不知道這么小的內徑插床可不可以加工，就是可以也還要在里面加工個退刀槽，這么小的孔，這槽也難搞；還有電火花，成本更高了，更不考慮了。

點評

客氣了  發表于 2015-3-25 16:10
多謝大俠  發表于 2015-3-25 16:07
huhaofei 發表于 2015-3-25 15:49:52
做個過度軸就行了

點評

電機伸出軸是扁軸，所以過渡軸內孔也要是扁孔， 這樣的扁孔好加工嗎？如果加工是盲孔好還是通孔好呢？  發表于 2015-3-25 15:54
gytrwahd 發表于 2015-3-25 15:44:19
聯軸器有一定的補償作用。這樣也可以，但是安裝要求會高

點評

還有這個扁內孔好加工嗎？ 是加工成通孔好，還是盲孔好呢？  發表于 2015-3-25 15:48
