流體力學算算

夜舞 發表于 2015-2-9 17:58
首先LZ你現在的風嘴設計是有問題的，設計很不合理，壓力損失和渦流大。還有圖紙里面應該都是Φ200，你的Φ跑 ...

大俠，這個是非標設備吹風用，有500mm的吹風寬度的。盡量做的簡單點，風機可以選壓力高點的。

lngk 發表于 2015-2-10 09:02
風嘴的設計是非標的，應該是私人訂制的比較多！

是，就是非標的。有500mm寬的吹風長度。

風嘴的設計是非標的，應該是私人訂制的比較多！

找了個小軟件測試下，壓力損失好像也沒那么大，3、400Pa的樣子。那風機選全壓2500Pa左右的應該能滿足吧。

kobebryant_lu 發表于 2015-2-9 22:16
根據風量計算，Q=0.01×0.5×60×2×3600=2160 m3/h；
假如我選的離心風機全壓為：P
能不能這樣計算？ P= ...

壓力計算沒錯，風量不知哪來的，應該按照每個噴口要求的流量合出總風量。
要計算噴口的壓力損失當然關鍵是找出局部阻力系數，可以查一查。看你算了個風量，要從10mm孔過1000多風量，這壓力可不一般，考慮高壓風機吧，普通的應該匹配不上。
結構沒什么大問題。

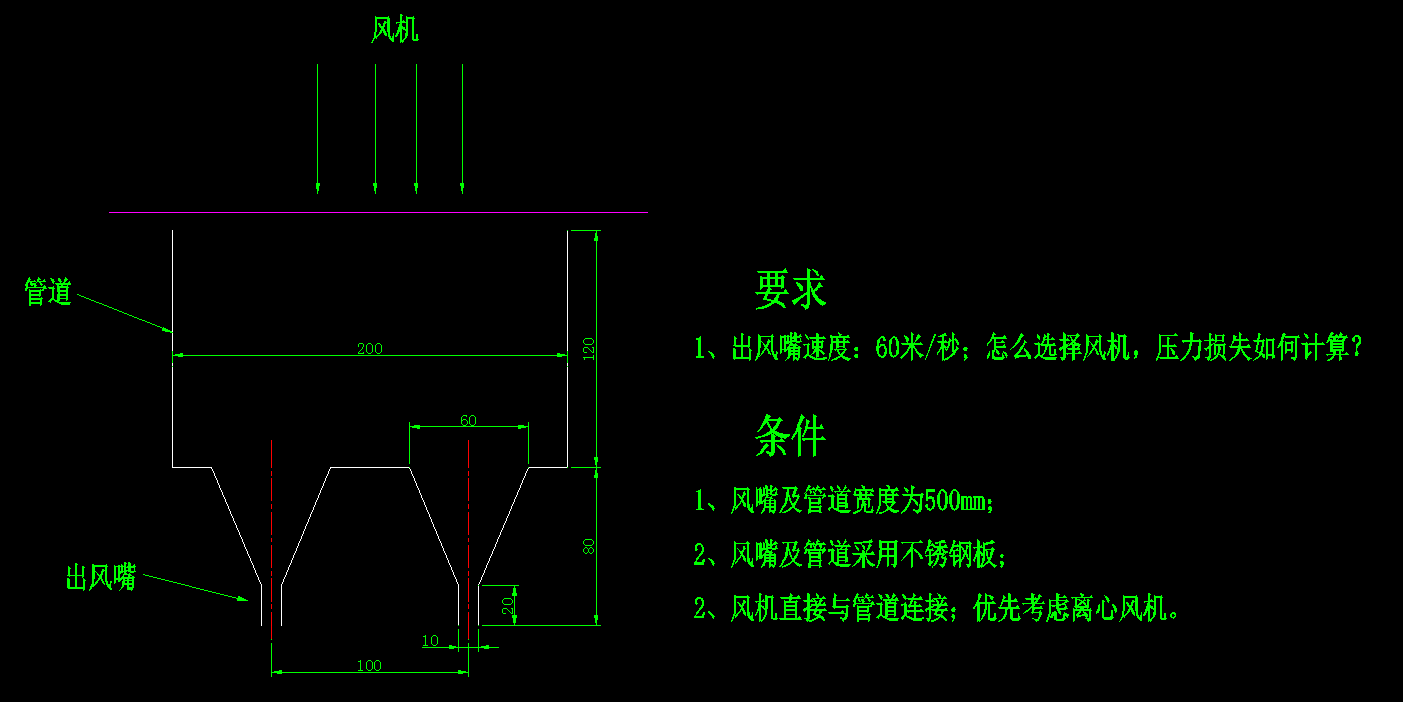

根據風量計算，Q=0.01×0.5×60×2×3600=2160 m3/h；
假如我選的離心風機全壓為：P
能不能這樣計算？ P=△P（壓力損失）+風嘴出口動壓（即1/2ρV2）
V=風嘴出風速度

補充下，我這個風嘴僅僅是通過簡單的折彎焊接做成的，是一臺非標設備上用來吹風的，不是是風嘴專業的。

風嘴設計經驗可以參考發動機的風嘴設計，減少風壓損失和渦流
