單相電機電容正反轉接觸器控制電路如何接線

查看數: 2532 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-2-2 20:42

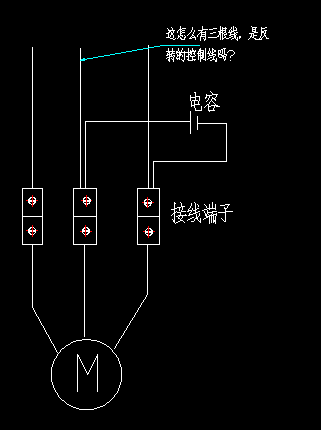

單相電機引出線三根，電容一個，兩個接觸器看設備電柜上接好的線沒明白怎么回事？有沒有哪位師傅講解下，既然是單相電機怎么上面還有三根線啊？是什么原理? 下面的電機引出線有三根，如何與電容連接啊，也有搜 ...

回復

chenwei2013 發表于 2015-2-6 15:17:18

tyler2 發表于 2015-2-5 21:00
嗯，算是吧，電容和任意一個線圈串聯然后和另一個線圈并聯

非常感謝

tyler2 發表于 2015-2-5 21:00:53

chenwei2013 發表于 2015-2-5 19:53
謝謝啦
電容兩端是并在電阻大的那兩根線上是嗎？

嗯，算是吧，電容和任意一個線圈串聯然后和另一個線圈并聯

chenwei2013 發表于 2015-2-5 19:53:38

tyler2 發表于 2015-2-5 16:36
兩個接觸器控制正反轉

謝謝啦
電容兩端是并在電阻大的那兩根線上是嗎？

tyler2 發表于 2015-2-5 16:36:17

兩個接觸器控制正反轉
