如圖的旋轉結構怎么算氣缸需要多大的力才能驅動？

查看數: 7449 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-12-27 12:24

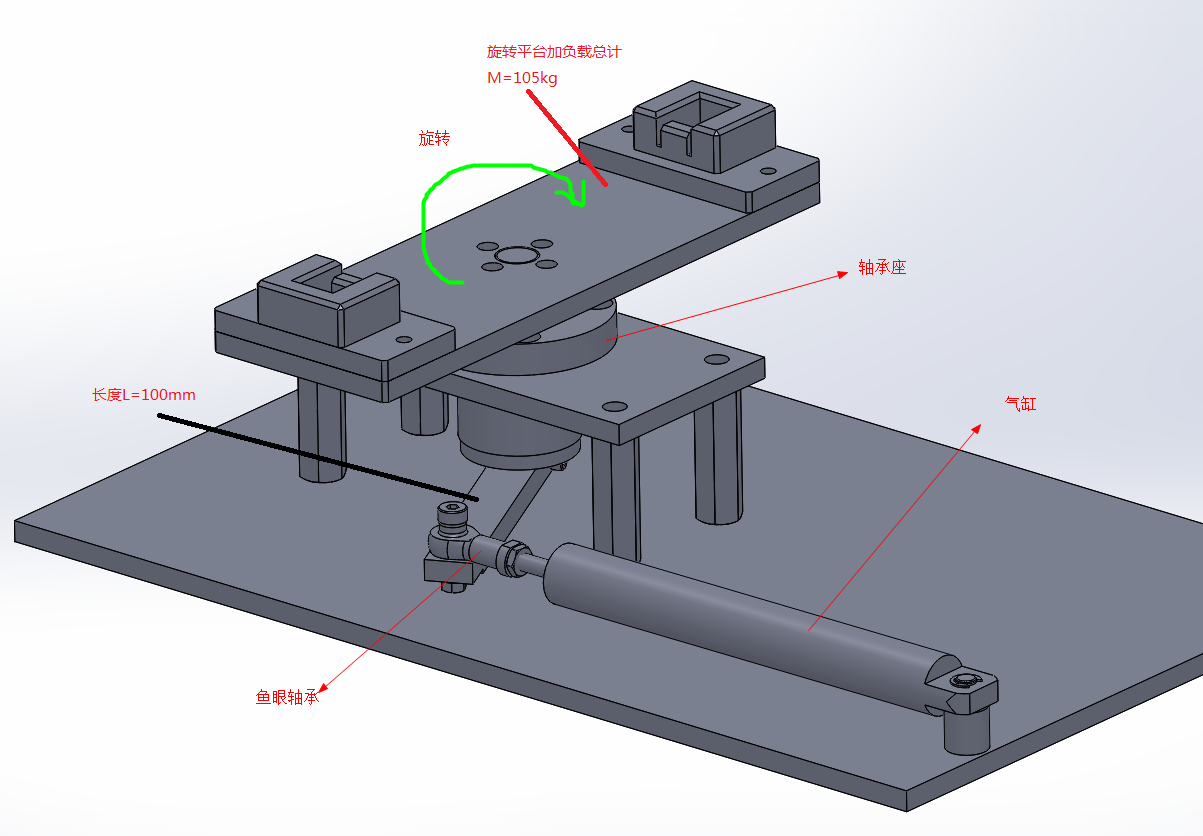

如圖所示。機構加負載總計105kg的旋轉機構，需要旋轉90°。我想用此結構，但是氣缸的力不知道具體怎么計算，有沒有什么對應的公式。

回復

xue428032 發表于 2022-4-1 20:28:09

沖擊很大，緩沖是個問題，建議上電機

l7612175 發表于 2022-4-1 20:12:25

你這不用考慮推動他需要多大的力，小的很，而是要計算讓他停下需要多大的力。
每秒1轉，停止時間0.1s，物體最大直徑200mm
大約需要250N左右，
0.6MP下的空氣壓力，氣缸25缸徑，算上系數，最好用32缸徑

破繭成蝶 發表于 2022-4-1 17:58:58

這個葉片式氣缸撐不住吧

jpp181 發表于 2015-4-11 11:03:55

姚創界發表于 2014-12-27 13:37
力應該不大，32的氣缸應該就可行。實在不放心的話，可以先把機構做出來，之后用彈簧秤測一下，最后定氣缸缸 ...

你有零件尺寸計算下不就有重量了

陳全 發表于 2015-4-11 10:50:12

是需要考慮速度的，如果速度不快到無所謂

機械小白條JX 發表于 2015-4-11 10:35:56

學習

toafy 發表于 2014-12-27 16:16:49

要考慮轉動慣量，如果速度過快，小缸徑氣缸怕是經不起

我愛吃生煎 發表于 2014-12-27 16:07:17

最簡單的方法，打氣缸供應商的電話，一問就知道了。

非標UFO 發表于 2014-12-27 15:09:22

當然要考慮速度了，算出驅動要多大扭矩，換算一下就知道了
