如何快速鎖緊方塊？

查看數: 7167 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-11-19 21:06

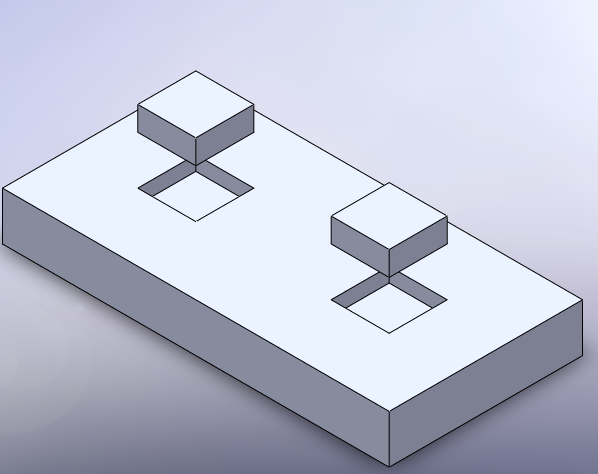

底板挖了幾個15mm深的方形坑，要將幾塊厚25mm的方塊放進去后快速夾緊？請問有什么好的方法么？

回復

pjhzdq 發表于 2023-7-27 16:27:38

學習

FKUEDEJXSQ2 發表于 2023-7-26 10:25:51

快速夾

fengmang159 發表于 2016-9-27 14:49:34

學習學習寶貴知識

天空tensen 發表于 2014-11-20 23:08:40

sundy25 發表于 2014-11-20 10:04
在底板上凹模兩個邊上做偏心銷，銷頭上做成六角，不高出底板平面就行了。放入鐵塊后旋轉兩個偏心銷，鐵塊 ...

謝謝你的指點！

sundy25 發表于 2014-11-20 10:04:39

sundy25 發表于 2014-11-20 10:00
就要求壓緊的話方法還是比較多的，關鍵是要看設計的結構會不會對使用產生干涉。
對于壓緊有什么要求，是壓 ...

在底板上凹模兩個邊上做偏心銷，銷頭上做成六角，不高出底板平面就行了。放入鐵塊后旋轉兩個偏心銷，鐵塊就被頂緊了。力也是相當大的，又沒有其他干涉

很不錯的方法！非常感謝發表于 2014-11-20 23:21

愛憎分明 發表于 2014-11-20 10:00:14

告知材料和夾緊需要多少力？夾緊后是做啥用？

sundy25 發表于 2014-11-20 10:00:09

就要求壓緊的話方法還是比較多的，關鍵是要看設計的結構會不會對使用產生干涉。
對于壓緊有什么要求，是壓緊后不脫出還是左右不位移，或者是兩方面都有要求，確定定位要求才好構思

jack_44682378 發表于 2014-11-20 09:12:39

學習！

萍蹤-浪跡 發表于 2014-11-20 08:58:14

學習

lingpeng654123 發表于 2014-11-20 08:55:05

學習路過，
