樓主可以看看山特或者山高的樣本，關于帽蓋式刀盤的介紹，具體型號系列不記得了。這種設計主要應用在專機上的精銑刀盤，一般D250以上就有這種設計了。主要考慮裝調刀的方便和精度保證，更換刀具的時候是整個刀盤拆下，將備用調試好的刀盤直接裝上，很方便。減少停機時間，一般都會備2套刀盤，專人調刀。

改進設計的銑刀盤連接方式是三菱的專利結構，在1998-2000的切削工具樣本上有介紹，樓主的圖紙是螺栓夾緊的結構，還有一種是液壓夾緊的結構。

我很好奇一個問題，根據圖上來看，下面裝刀片的刀體部分，是用螺栓固定，樓主說是液壓裝夾，是怎么體現的，各位大俠請指教！

加工復雜吧，還要液壓系統

     用紙糊一個，重量不到0.5KG。

你這圖是250的刀盤啊。

學到了
: b: \% y, ?5 B9 `9 W! q

這面銑刀最大的特點就是結構分體了，分為兩部分：與機床主軸連接部分；固定刀齒的刀體部分。而且是兩部分的連接采取快速精密定位連接的方式。

7 U$ m* x9 L0 X" H. H0 e6 f- A

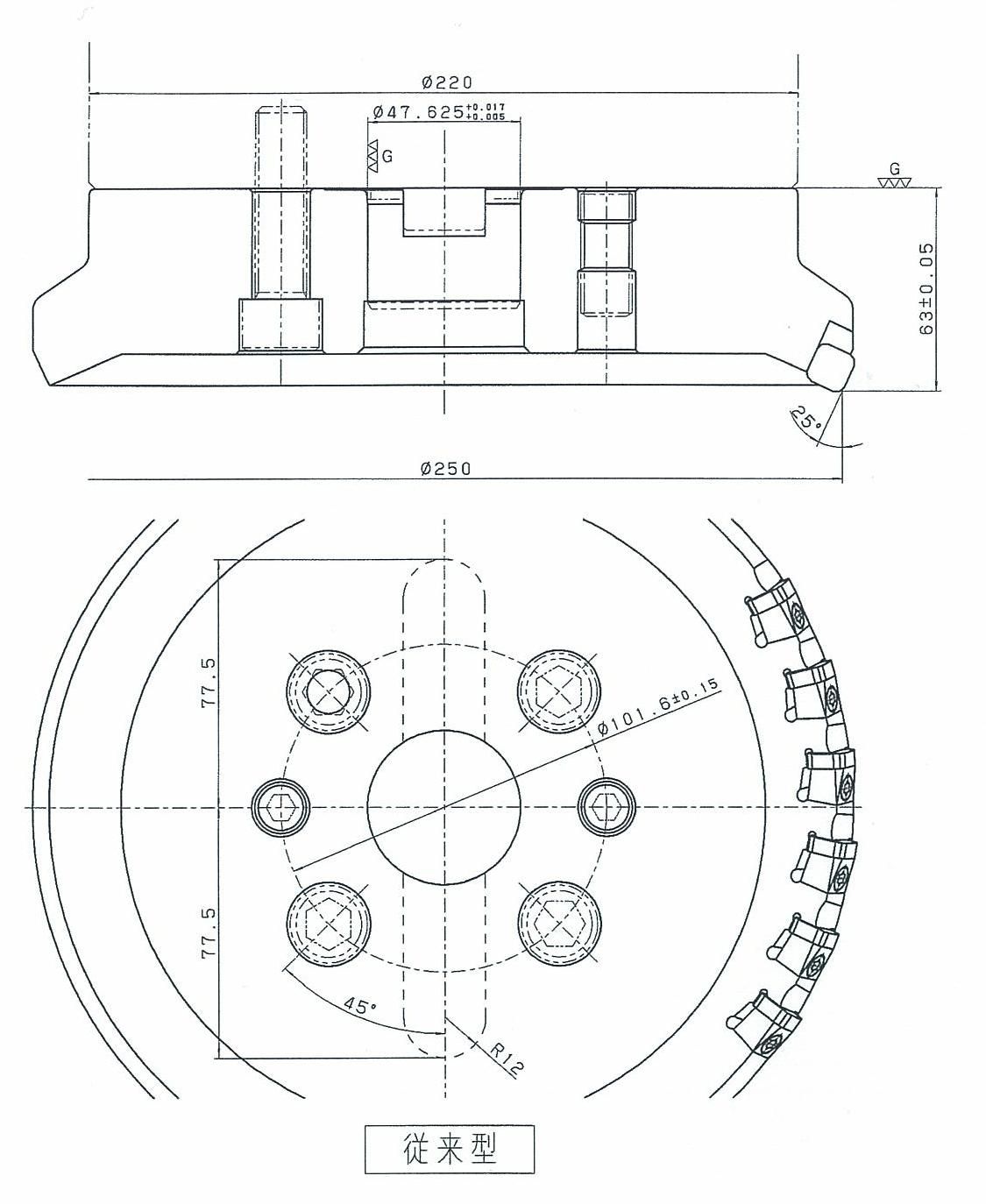

# c) J9 m1 z* `1 F輕量化設計的銑刀盤安裝定位孔加大，由D47.825（7/8")加大到D175(估計是59/64“），孔加大部分就是“中間去除的東西”。另外銑刀盤的厚度也由63減小到45，所以整個銑刀盤重量減輕了，估計可減重50%左右。輕量化設計的銑刀盤與主軸連接應該是采用花瓣型快換結構，單鍵傳動扭矩是此結構決定的。
