在水平面浮動的機構，有沒有

查看數: 21638 | 評論數: 37 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2014-10-14 22:18

正文摘要:

  我的零件上面有一個孔，用機器人將零件上的空與下面的一個軸重合，但零件上的孔有一定的偏差，不能很準確的穿到軸上，我想有一個浮動的機構，能在對孔的過程中自動找正，零件從軸中退出來后還能回位。請 ...

回復

里奧不是獅子座 發表于 2021-3-24 20:13:17
可以底下用牛眼滾珠，側面用彈簧吧。
scratxu 發表于 2017-10-25 18:10:58

見過類似的東西，太科學了，如果改成一個球體，會不會更好
baseline 發表于 2017-6-15 21:23:05
實現了沒有了
只有快樂 發表于 2017-5-15 21:46:35
知識淵博啊
駱歡 發表于 2017-3-23 10:50:02

鋼球機構可以用推力軸承
andy0219 發表于 2014-10-27 21:36:10
示意圖里：上下各是一組鋼球，想辦法固定住，起到平面軸承的作用。然后四個方向用彈簧吊住中心軸，彈簧可以用螺栓調節松緊。僅作示意，大概意思就是這樣。中心軸怎么和你的夾具連接，可以隨便你設計。
andy0219 發表于 2014-10-27 21:33:48
hxiao2927 發表于 2014-10-23 21:23
能不能說一下工作原理  和所需要的成本啊


點評

中心軸可以靠四面的彈簧力自動復位，鋼球的固定蓋板可以靠螺紋也可以直接算好尺寸用螺釘擰緊。螺紋的好處使可以邊旋緊邊試鋼球機構的運轉有無卡滯。然后螺紋的蓋板外側也要通過定位銷或者螺釘來擰緊。  發表于 2014-10-29 11:00
中間的軸可以自動回位嗎，如是有一定的旋轉？鋼珠上上的蓋子是通過螺紋固定的嗎？  發表于 2014-10-28 20:10
andy0219 發表于 2014-10-26 22:29:19
hxiao2927 發表于 2014-10-26 20:17

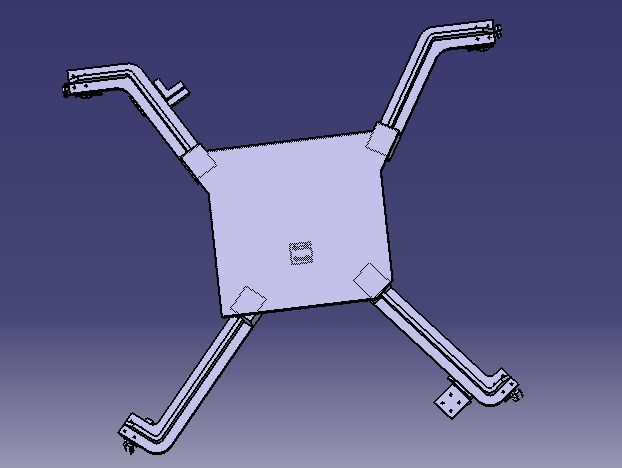

只是那個抓具，我現在想要它整個都在水平上移動，還是自動回位，  還有什么好的方法沒

我做過類似浮動結構。發動機缸體缸徑的氣動測量頭也有十幾公斤重。浮動起來沒問題。

點評

截圖沒有了，早離職了。我晚上畫個示意圖給你。連接很簡單的啊，做好接口，螺絲一敲就完事了。  發表于 2014-10-27 11:25
能不能把你之前做的浮動結構 截一張圖片給我看一下。  發表于 2014-10-26 22:34
那你是怎么實現你的浮動機構和上下物體連接的。  發表于 2014-10-26 22:32
andy0219 發表于 2014-10-26 22:02:40
本帖最后由 andy0219 于 2014-10-26 22:24 編輯
hxiao2927 發表于 2014-10-26 20:17
只是那個抓具，我現在想要它整個都在水平上移動，還是自動回位，  還有什么好的方法沒

需要自定心的結構，重量要越輕越好啊，你這個結構不輕了。要盡量想辦法減輕重量，然后自定心結構也不需要你那四根導向柱，沒必要的。如果小范圍移動量只有幾毫米的話，利用孔和軸的間隙來限位就可以了。明晚我畫個示意圖給你參考下。

點評

機械結構原理都是相通的。我建議你做成推力球軸承那種樣式。中心浮動軸的上下兩個大端面用鋼球和外部鏈接，這樣可以保證在水平面上任意方向上移動而無卡滯。在兩組鋼球中間用四根或者四組彈簧垂直放置頂中心軸。  發表于 2014-10-26 22:27
我現在需要定心裝置的內部結構圖，我不知道我的夾具怎么和機器人對接， 夾具我準備用航空鋁材，質量是要想辦法減輕。你之前有沒有做過類似的結構  發表于 2014-10-26 22:18
