鏈傳動，求電機平穩狀態下的扭矩，求助

查看數: 2933 | 評論數: 3 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2014-10-10 13:50

正文摘要:

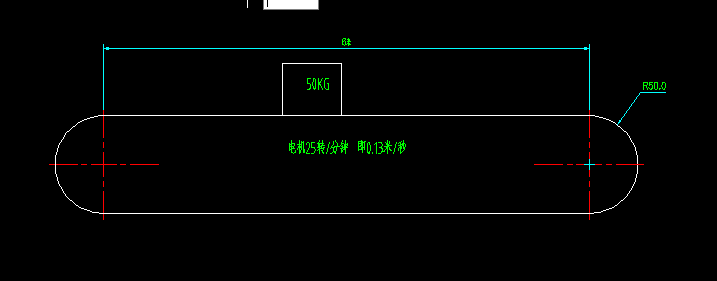

尺寸如圖所示，  鏈傳動，求電機平穩狀態下的扭矩，關鍵是怎么算，網上一大堆，亂七八糟， 社區也有很多，但是也都是半知不解的，求牛人，求具體計算步奏。 ...

回復

寂靜天花板 發表于 2014-10-10 14:37:20
這不是傳送帶嗎，帶動負載作勻速運動的是負載受的靜摩擦力，按照最大靜摩擦力算，最大靜摩擦系數是？，最大靜摩擦系數？x負載給傳送帶的正壓力等于負載的重量，50x9.8=490牛。根據牛頓定律，負載給予傳送帶的靜摩擦力也應該為490牛
假設兩邊的傳送帶輪的摩擦阻力為零，并假設左邊的帶輪為主動輪，右邊的帶輪為從動輪，力與速度的乘積就是P=FV。就是功率,國際單位是W。這個一般是用于求瞬時功率的公式，因為是勻速運動，而且各種摩擦阻力被假設為零了，所以電機的功率就是490x0.13=63.7瓦。
再根據9549.297*P=T*n ，注意這里的功率單位是千瓦，n是轉速，求出轉矩。

點評

F是運動方向拉力，M是物體重量。牛頓第2定律  發表于 2014-10-10 15:53
條件給的不足，那只能假設了，所有的阻力都假設成不存在，那就很簡單了  發表于 2014-10-10 15:42
就這么簡單嗎  發表于 2014-10-10 15:32
你的F是哪個工件的受力，你的m又是誰的質量  發表于 2014-10-10 14:50
請教下，如果用F=ma 然后再乘上鏈輪直徑算M可以嗎？ 這計算中a是不是在V=0.13m/s后就等于0。  發表于 2014-10-10 14:41
單戀一枝花 發表于 2014-10-10 14:05:11
toafy 發表于 2014-10-10 14:00
問題描述的還是不清楚啊

主動輪和從動輪半徑都是50MM,帶動鏈板，鏈板上負載為50千克，速度0.13米沒秒，算電機的扭矩

點評

圖上有啊，直徑100MM  發表于 2014-10-11 07:48
計算電機的轉矩，需要主鏈輪直徑  發表于 2014-10-10 16:38
鏈傳動，鏈條就算100KG吧，滾動摩擦，不銹鋼與不銹鋼摩擦，主要搞不懂的就是，把這些重量，負載全部算出來，轉換成摩擦阻力X速度就是功率嗎，鏈輪中心距這些都不算的嗎  發表于 2014-10-10 16:11
條件不全，不好計算，比如皮帶單位長度質量，因為6M長的皮帶線要考慮自重對摩擦力的影響，另外，這究竟是皮帶線，還是鏈板線？計算方式又不同了  發表于 2014-10-10 15:56
toafy 發表于 2014-10-10 14:00:53
問題描述的還是不清楚啊
