快速鎖緊機構，請教

查看數: 8843 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

zh39204128

發布時間: 2014-9-30 16:58

正文摘要:

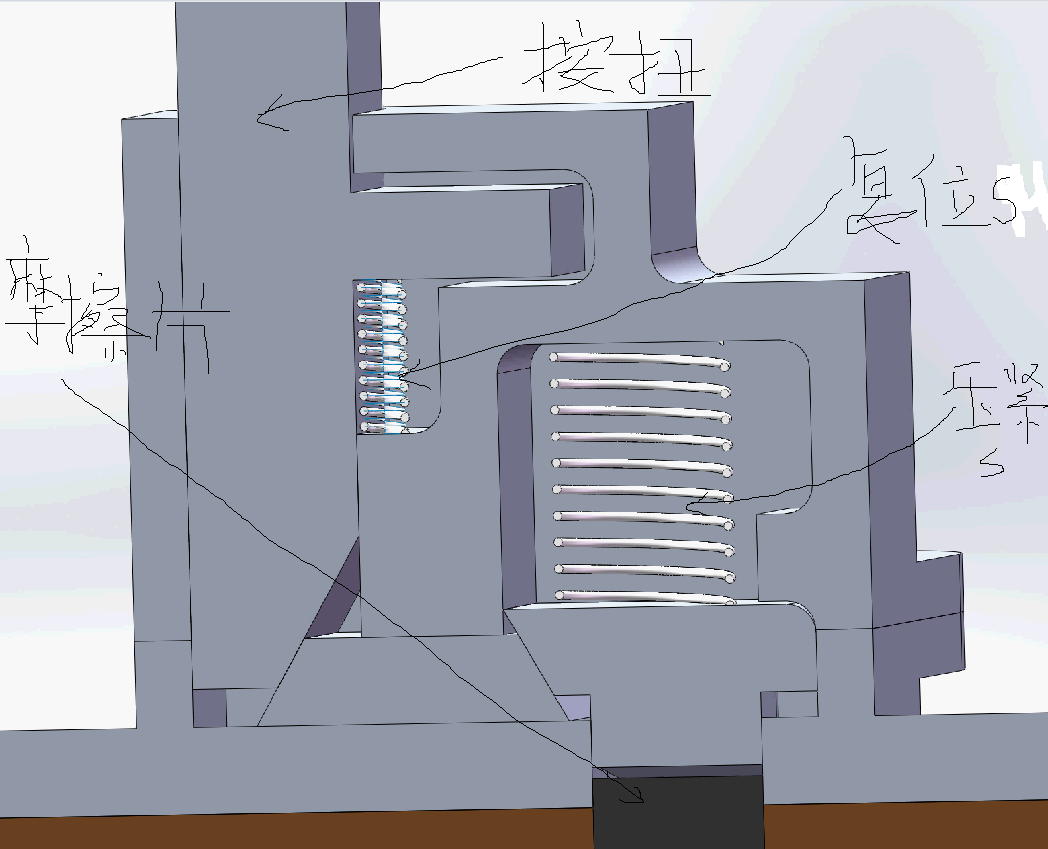

各位大俠：現在需要一個按鈕式機構，按一下就可調，松開就鎖緊，考慮了半天沒有太合適方案。畫了一個下圖所示，但是覺得不太靠譜，求大神們建議！越可靠，簡單越好 ...

回復

楓葉紅123 發表于 2022-10-21 21:34:44

沒看懂

pkndsw 發表于 2014-10-16 13:48:56

沒搞懂機構的作用？

糖栗子 發表于 2014-10-16 12:58:19

圓珠筆結構，按一下，書寫頭出來，按別外一邊，書寫頭縮回！

評分

參與人數 1	威望 +1	收起理由
zh39204128	+ 1

查看全部評分

颶天使 發表于 2014-10-16 11:41:19

大力鉗的結構

天空2014 發表于 2014-10-8 23:19:53

開幾個槽做限位不行嗎，個人愚見

fmdd 發表于 2014-10-8 18:06:42

給一個結構給你參考

這是Festo的帶鎖氣缸的鎖緊裝置

解鎖：箭頭處的簡易活塞往下運動，斜口碰到兩個夾緊塊，導致夾緊塊轉動，使得活塞桿解鎖(活塞桿失去夾持力，也就失去摩擦力)

鎖定：簡易活塞的外力卸載，彈簧迫使簡易活塞回位，夾緊塊受內部彈簧左右，向兩側撐開，重新夾持活塞桿，活塞桿雙向運動都不可行，故可以實現雙向鎖定。

它實際上是楔形塊卡鎖結構，類似超越離合器，但超越離合器都是在圓周方向上鎖定，這個是在軸向上鎖定。
