看不清

進來學習！

贊一個

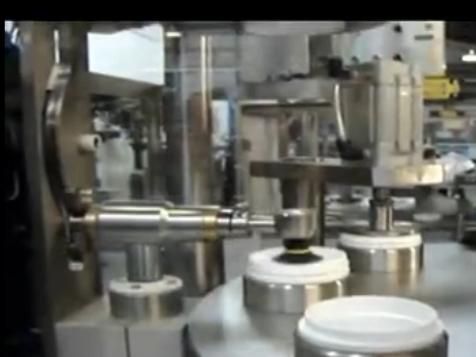

根部是齒輪結構，在向上運動的同時，轉動吸頭，到頂部后，吸盤吸住白色蓋子

http://www.google.com.ar/patents/CN2080459U?cl=zh
其實就是這種機構，上次在圖書館看到一個自動印章，讓我終于明白這個原理。

就是靠后面的凸輪帶動桿上那個東西翻轉的，不是撞擊

巧妙的凸輪機構，利用凸輪曲線配合擋柱（凸輪曲線板上中間偏右的白色擋柱）實現180度的翻轉。機構從上到下均通過凸輪曲線和擋柱的碰撞來實現機構的180度翻轉。

如果沒有中間的擋柱作為過渡的話此機構從下到上運動到中間部位時實現90度的翻轉再向上運動的話右翻轉到0度，不能實現180度的翻轉。

看到中間那個白色的東西沒？，當運動到白色東西，受阻，就翻上去了，下來有重力作用
