五組絞龍聯動，怎樣確定電機扭矩？

查看數: 3206 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-9-27 09:34

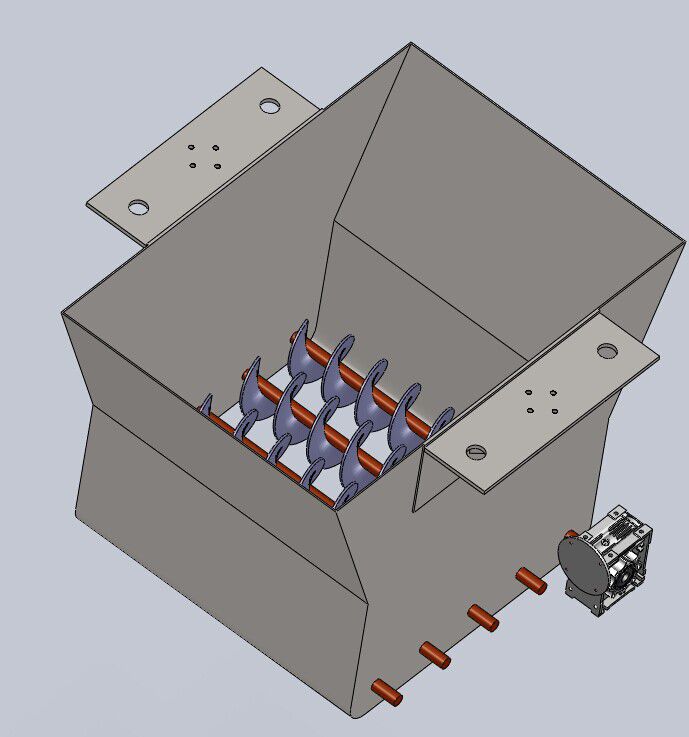

本帖最后由 bamboo 于 2014-9-27 10:16 編輯各位大俠好：如下圖所示，料箱中灌滿物料，密度0.6g/cm立方。容積1M立方。料與絞龍平面摩擦系數定為0.15。五組絞龍聯動，成型后的絞龍葉片外徑200，螺距150。求電機的 ...

回復

dxx347 發表于 2014-10-3 06:52:55

上方的料有多高？太高了要加卸載板，要不然螺旋會被壓死，轉不動

正解發表于 2014-10-3 08:06

PoiSonLink 發表于 2014-9-27 12:17:27

學習下！

pengzhiping 發表于 2014-9-27 11:59:28

可以測試一下阻力粘度等！把料放在杯子里加一塊板和測力計分別算出單位面積的應力！

zhanglintong 發表于 2014-9-27 10:52:46

貌似挺吊

781995655 發表于 2014-9-27 10:37:07

還是同向的，怎么用的呢？

鏈輪帶，很多市政項目都用的到發表于 2014-9-27 10:41

657409990 發表于 2014-9-27 10:25:59

這個設計的目的是什么呢？混料？還是要落料均勻？
絞龍轉動后，絞龍橫向端物料被壓縮，阻力較大。因為不了解物料的具體性能，個人感覺這個應該占扭矩的大部分。
電機的扭矩和物料的含水率，含油率，物料顆粒大小，物料安息角，物料自身剪切強度有關。

你這種具體怎么算我也不清楚，不過可以參考橫向絞龍輸送機。結構上邊有一個建議，絞龍尾部的一到兩片螺旋的旋向與主螺旋旋向相反。這樣可以減小物料橫向移動時，與機殼之間的壓力。發表于 2014-9-27 12:49

大俠考慮考慮的好全面，物料設為土。該怎么算？目的是落料均勻，底板是百葉窗開合式的料門。發表于 2014-9-27 10:40

吟蕩第九步 發表于 2014-9-27 09:55:07

這個好像很復雜，沒碰過絞龍，它的這個阻力應該很大，而且還要考慮物料的材質。個人意見，勿噴。
