車菱形油槽的刀具該怎么選用？修磨！

查看數: 3364 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-9-24 12:23

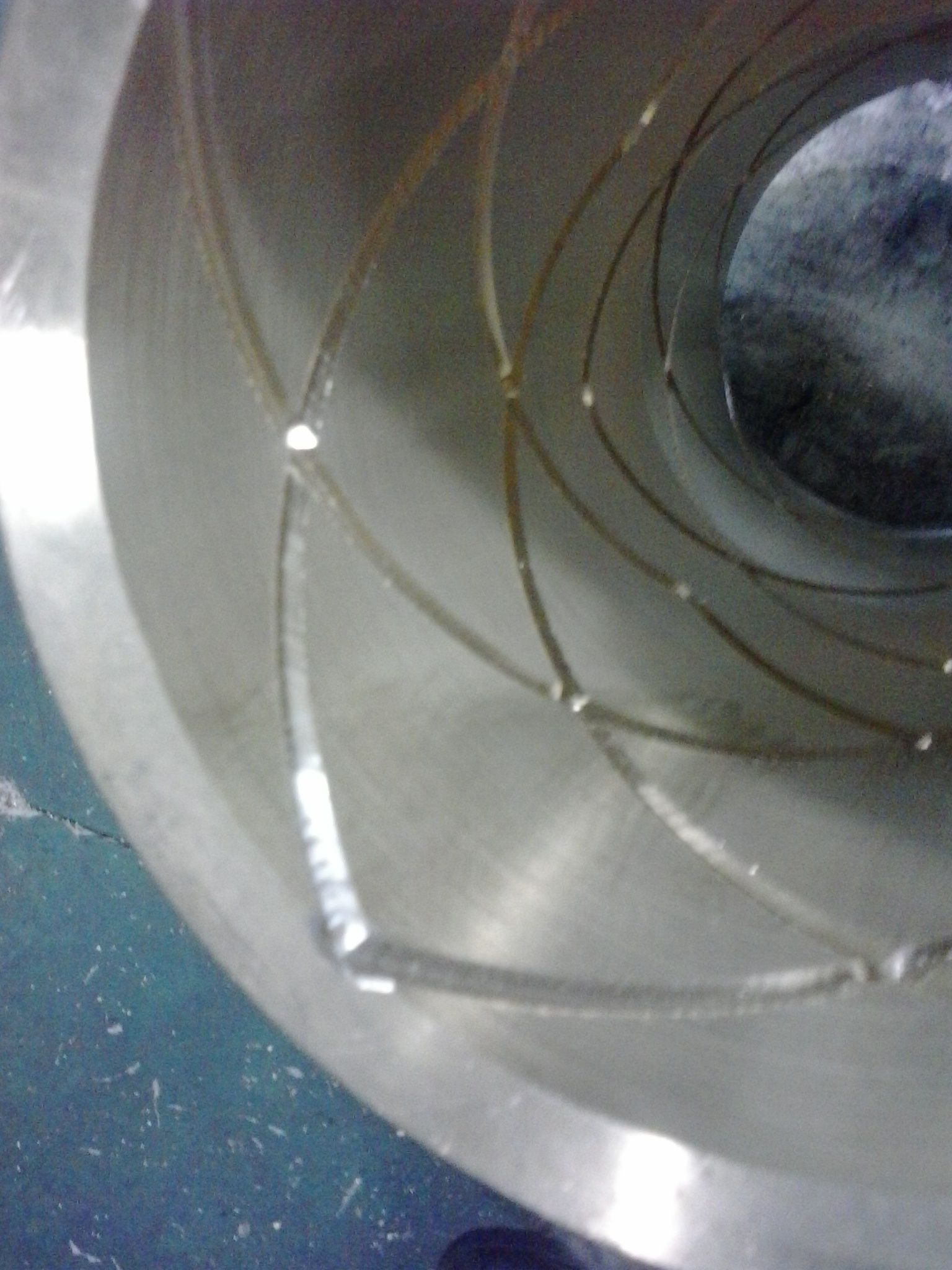

各位大師，本人在加工菱形油槽遇到一個刀具問題，加工的產品表面不夠光潔，也不耐用，求解！謝謝！. W/ m5 b3 r( }) d% e- Z . H o" h. }( E4 d. J; j, q 1 ?+ F4 V0 r) c ...

回復

黃曉華2012 發表于 2014-10-14 12:43:11

luozhipinghn 發表于 2014-9-26 16:15 # O) t7 F4 f) p; Z. ~ h
看起來是刀片后刀面干涉了啊！查看一下你刀具的后角是幾度？
* {7 y, \" d4 h$ u( v油槽的螺旋角為a，油槽倒程為p，則：tan(a)=p ...

能畫個實樣圖看看嗎！謝謝了！

luozhipinghn 發表于 2014-9-26 16:15:11

看起來是刀片后刀面干涉了啊！查看一下你刀具的后角是幾度？
油槽的螺旋角為a，油槽倒程為p，則：tan(a)=p/(pi*D)
如果這個a小于后角則沒問題，否則就磨掉一些去吧。

黃曉華2012 發表于 2014-9-26 12:07:38

lgk861224 發表于 2014-9-25 09:03
+ [- ]5 g0 \% b' q" D比較感興趣這是個什么工件

銅件！

黃曉華2012 發表于 2014-9-26 12:06:45

qq381137151 發表于 2014-9-24 13:00 6 N: h2 g! o0 g1 ?$ }0 l
后角很大

大概是什么樣子的??！

lgk861224 發表于 2014-9-25 09:03:59

比較感興趣這是個什么工件

qq381137151 發表于 2014-9-24 13:00:43

后角很大
