路過看看
% |8 F1 s5 E, i" z( I2 k7 m

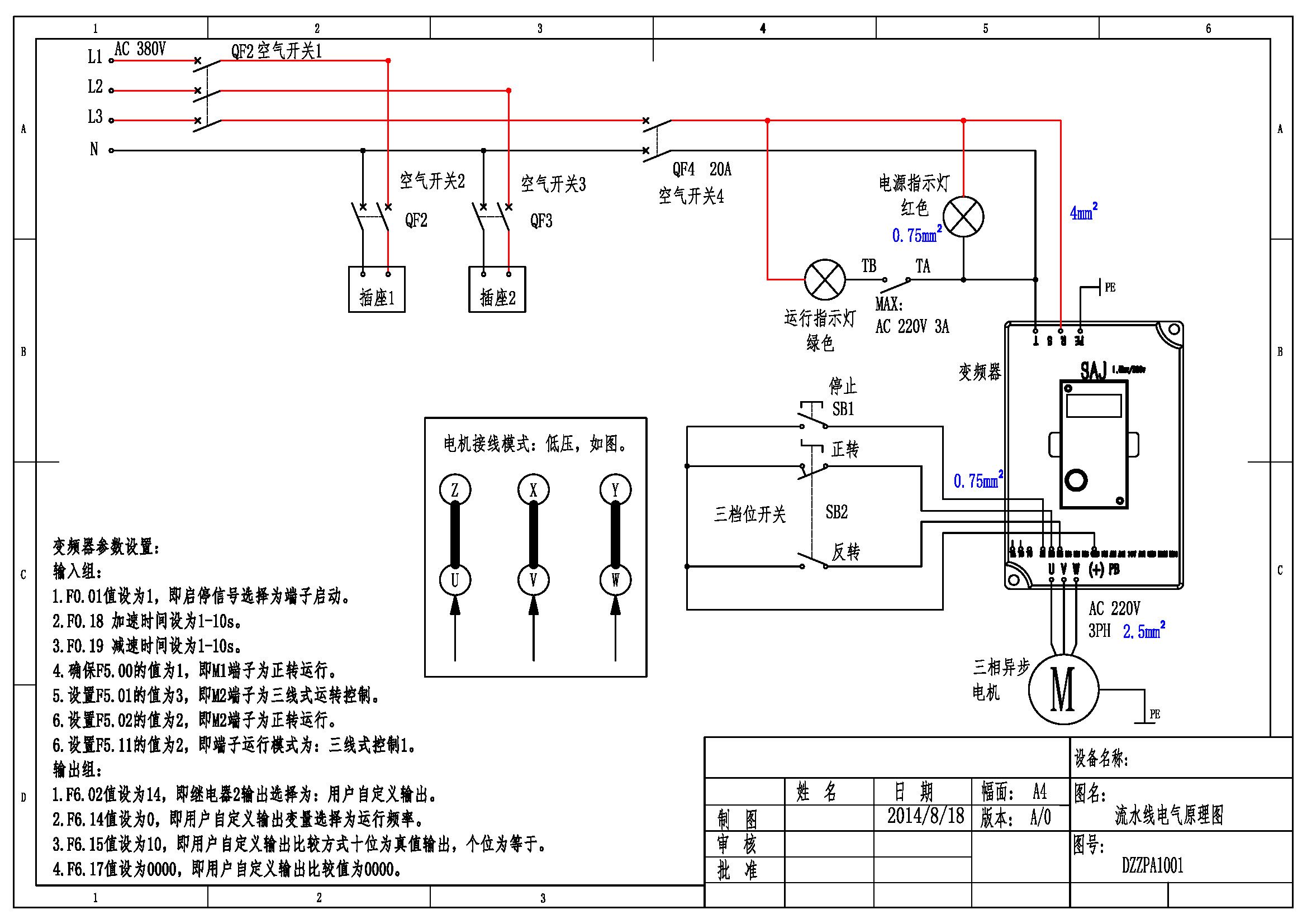

是不是變頻器的運用和流水線的功率不搭！

指示燈的電壓選擇錯誤。。。

指示燈的電壓錯了。。。。檢查指示燈電壓！

樓上的諸位說的很全面了，建議從以下幾方面找問題:指示燈電壓與實際電壓是否相符，電工接線是否有問題，還有電路圖三檔位開關符號沒畫好。

ilyric 發表于 2014-9-9 22:57
是直徑22毫米的LED指示燈。變頻器的輸出繼電器是一個常開一個常閉的，這個我確認過接線了。我試下串聯個電 ...

不知道你的問題解決了沒有，不過，如果沒有解決的話，你可以換個24伏的，接一個雙穩態二極管。這個很管用的。話說回來，你是220伏的，不好弄，要是24的就好弄了，但24伏的還要加電源。

同上

電線接錯了吧，

北京機床維修 發表于 2014-9-7 20:44
% a5 s- v# p& `7 @0 ~現在看來，你的接線是沒錯的，運行指示燈不亮可能是指示燈已經燒了，因為你已經聽到了繼電器的聲音。（注意 ...

+ c! M5 P+ @+ L- i; L- ~( O是直徑22毫米的LED指示燈。變頻器的輸出繼電器是一個常開一個常閉的，這個我確認過接線了。我試下串聯個電阻。多謝老大解答。
