發布時間: 2014-9-2 12:09

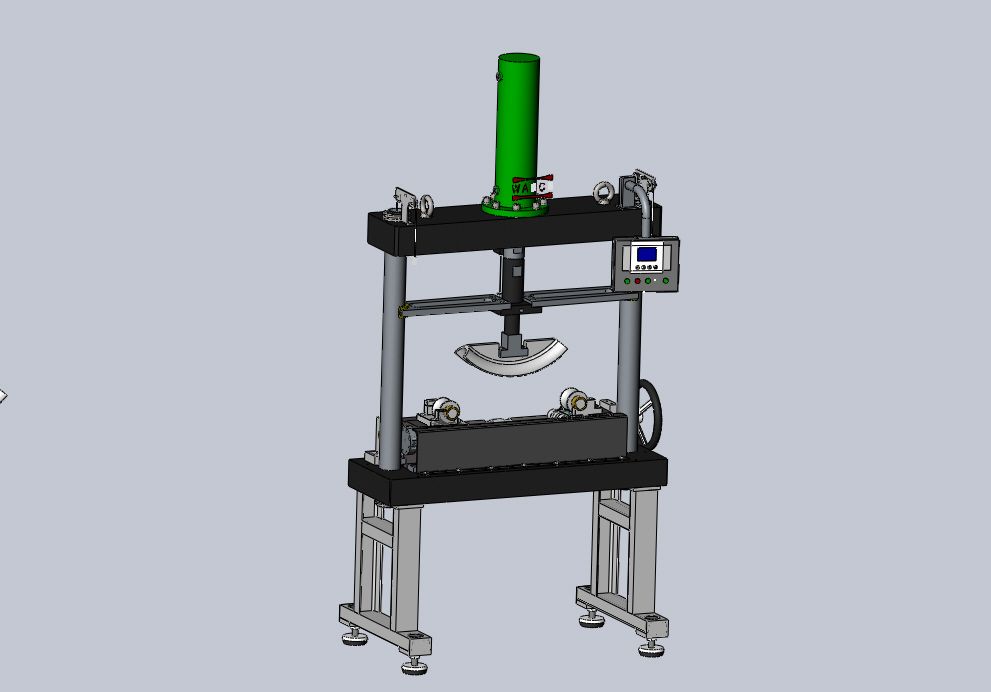

正文摘要:本帖最后由 風若寒 于 2014-9-2 12:10 編輯 最近做了一臺鋼管彎曲機,主機如圖所示,現在做了下上梁和下梁強度校核,我用solidworks分析和自己計算的差別很大,用solidworks計算結果是合格,自己按照計算公式計算 ... |
66666666666666666666 |
白白白 |
操作一下 |
2266998 你那個東西沒有什么再說的了,拉桿結構就按我說的算精度就足夠了,全焊接結構,假如手算,就在立梁與橫梁之間‘切一條線’,特別注意,先假設橫梁端部載荷是‘三角形的’,千萬別設置為‘等均載’,有些家伙錯在此 2266998 ‘三角形載荷’先簡化為集中載荷,自由支撐加載,把‘三角形載荷’套回給立柱,計算彎曲,把彎曲再套回橫梁,作為‘附加彎曲’,建立‘疊代計算關系式’就可以了,按有些元,你就作為一個‘整體,先假設下約束 2266998 你把下約束設置好,計算上面就可以了,計算好了,再帶回’下約束‘,就可以了,我說的這個過程,你應該完全可以聽懂,我公司里面,安排人家計算,就是這么交待一下,就算出來了,假如還不理解,你要看基礎書籍了 |
很深啊,還沒到使用等級 |
學習中 |
贊,大家都很厲害 |
雖然是老帖,但是也要回個帖,多學習,多交流 |
![]() |
是因為手算的時候用簡支梁公式,SW分析用固定端所以結果不一樣吧? |
