菜鳥DIY之：自制山寨分度頭

查看數: 8730 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

drmallreeve

發布時間: 2014-7-3 21:23

正文摘要:

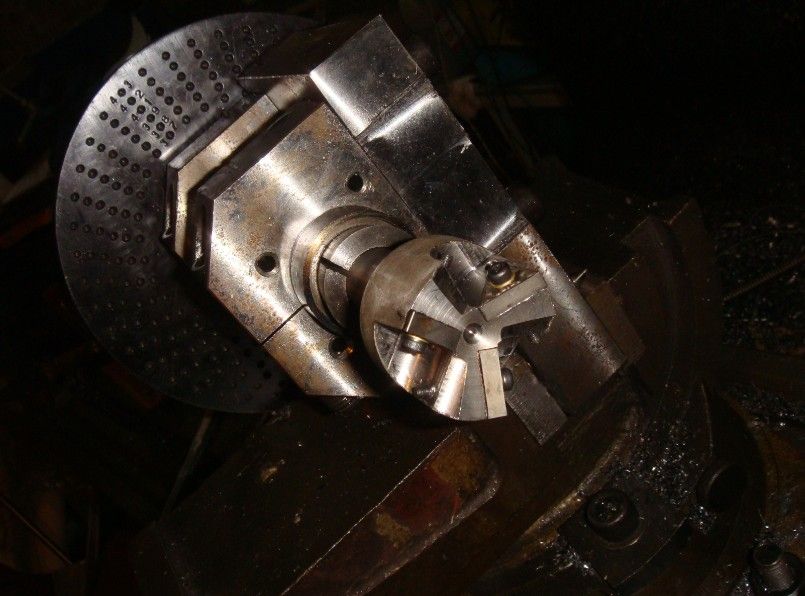

一直以來，都沒有分度頭用，當然了我要求很簡單，想銑一個工作（比如3刃銑刀），可以準確的轉過需要的角度，然后不需要重新裝夾成品太貴了，動輒1，2千。先上下設計圖開始下料 35MM厚板切成小塊 ...

回復

hzc9109128 發表于 2018-10-2 00:04:32

不錯，有時間試試做一個

馬進陽 發表于 2018-9-10 23:37:07

膜拜，學習中

探索一切 發表于 2014-7-5 20:21:51

膜拜，學習中

drmallreeve 發表于 2014-7-4 18:09:48

把刀用好發表于 2014-7-4 13:06
三刃的銑刀由于刀片本身是負前角的，也就罷了。后面的兩刃的用的正前角刀片，怎么刀桿也開成了負前角啊？難 ...

感謝您的意見，關于2刃刀片負前角的問題，

是在電腦制圖的時候，因?yàn)榈稐U直徑過小，會產生兩個重要問題，

1刀桿支撐刀片處的厚度有問題，強度以及鎖緊螺絲的螺紋長度不夠，

2刀片在模擬銑削的時候后部會蹭到工件，

所以只好妥協一下，確保刀片后部比刀尖低一點，就成了負前角了，

二刃的使用結果是銑削力稍大，但很耐用大半年了還在服役。
