看我發揮 發表于 2014-6-26 16:24
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=337643

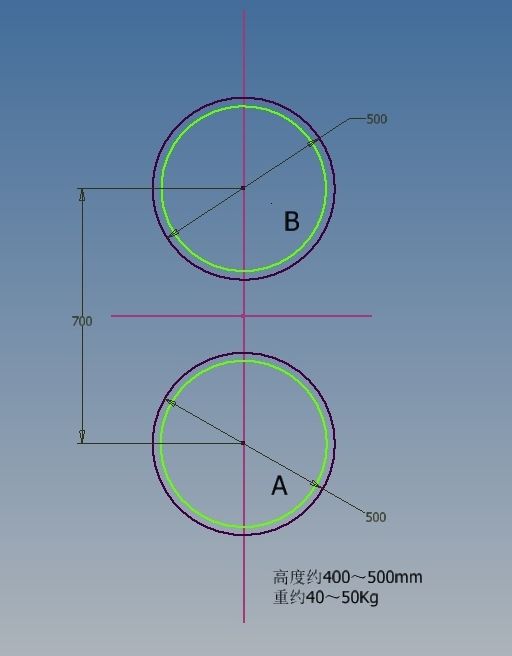

之前我們做的類似的東西呢，不過重量要求是5T， ...

這方案看著感覺像臥加雙工作臺的結構

公眾號留言選取

上面是跟什么結構配合的，能不能移動上面的部分？

1s 沒問題

考慮流水線上的步進式搬送機構

用油壓馬達轉，類似于雙色注塑機的轉盤，速度也較快，重要的是，耐用！

馬氏輪用在聽竹的這種工況其實是制作最簡單，使用最可靠的一種結構。
下面給出馬氏輪工作原理簡圖做說明：

左面上下兩行共10個，是驅動輪每轉過10度與槽輪的關系圖；右面是驅動輪轉過45度時與槽輪的關系圖。
可以看得出，在驅動輪以勻速轉動時，槽輪的轉動是極其完美的加速-減速運動，其啟動停止自然而然地平穩，沒有采用其它驅動方法需要特別對付的運動慣性。
上面圖示4工位的馬氏輪，如果驅動輪一直以勻速旋轉的話，轉位用時為每個節拍的1/4，不轉的時間為節拍的3/4。如果轉動用時1秒，則整個節拍時間為4秒。
但聽竹在19樓說，加工時間只有1秒，要提高生產率怎么辦？
如果把驅動輪轉速提高到每1.33秒/轉當然可以，只是結構強度受考驗，能不能實現恐怕不好說。
不過現在變頻器已經是白菜價，如用變頻來解決。設定電機以兩種轉速交替運行就行。
具體結構方面，放置工件的轉盤和槽輪的結合可以用下面的結構：


驅動輪可以直接裝在斜齒輪螺旋錐齒輪減速機的輸出軸上。
驅動輪的結構可以參照我的另一個帖子http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=253984《機械設計實例-使用馬氏輪的送料裝置》。
馬氏輪驅動最少工位為3，不過馬氏輪結構工位越少，驅動輪需要越大。3工位的結構尺寸不怎么合適。
上面示意圖的槽輪外徑為600，可能適合聽竹工況的要求，一并把它的dwg文件發出。
早晨要去乘今天上海至成都的首趟動車去成都，會有一些日子不能上論壇，這個問題不能繼續參加討論了。

學習學習
