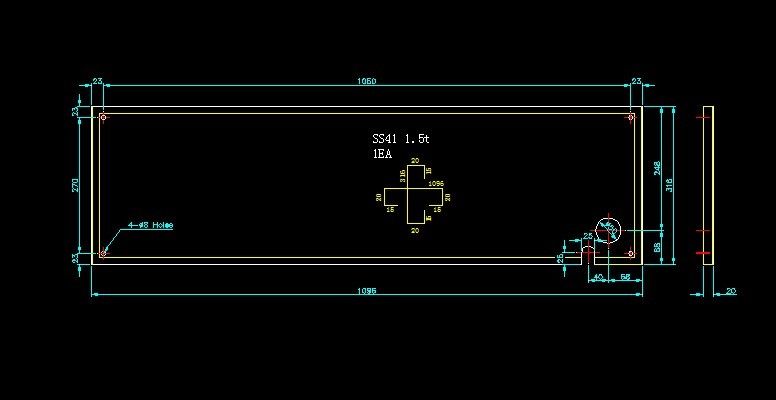

這個應該只能算是工廠內部的加工工藝圖紙了。
* ]) U* A- B& f& N6 t' U. B那個算是簡化的剖面圖。
& W' Z! w' A- C8 U5 V5 {; M我覺得還不太標準，真正畫工程圖，還得正規來操作。
# s; t/ c, I+ c/ v; ~7 s, m; V

沒有規范不規范，大家能看懂就好

沒看太明白怎么回事！

我們車間經常手寫給折彎機師傅就是這樣手寫，十字交叉表達了四個折邊就行，師傅看得明白就行。
6 g$ Z; I1 ^3 ?3 y" K( L當然如果發外，還是老老實實按標準圖紙保險些吧

畫個折彎的虛線就好了

你畫成實線誰知道那是折彎線，制圖規范這種事，一定要事先約定明確，是按中國標準，還是按ISO標準，知道標準了，別人就好判斷了。像你圖中那樣，就沒法判斷，因為不知道制圖標準是什么。

最近也在學習畫鈑金圖，可是對鈑金的加工工藝不太熟，很多細節不知道該怎么處理，樓主有沒這方面比較系統一點的資料可以分享一下。謝謝！huang_chang_chun@sian.cn
