學習了

也有選型的困惑，在重載高速的情況下，會不會出現沖擊和振動，怎么消除這種情況呢

囨檞釋 發表于 2014-6-11 13:23
剛有空就算了下，手寫的，字有點難看啊，將就點

大俠，Tc的計算公式的含義可以解釋下嗎，Tc和出力軸的關系為什么要跟驅動角有關系了

海上鋼琴師1900 發表于 2019-2-25 17:01
你好我想問下，這個慣性扭矩按你算公式其單位應該是kg.m。但慣性扭矩的確是kgf.m

兩者的單位在數值上是相等的

囨檞釋 發表于 2014-6-11 11:17
你這個用7DF。首先計算方面的話如果要手算，就要按照資料上一步一步列出來，相信你那里會有相關資料的計算 ...

你好我想問下，這個慣性扭矩按你算公式其單位應該是kg.m。但慣性扭矩的確是kgf.m

優秀

學習學習

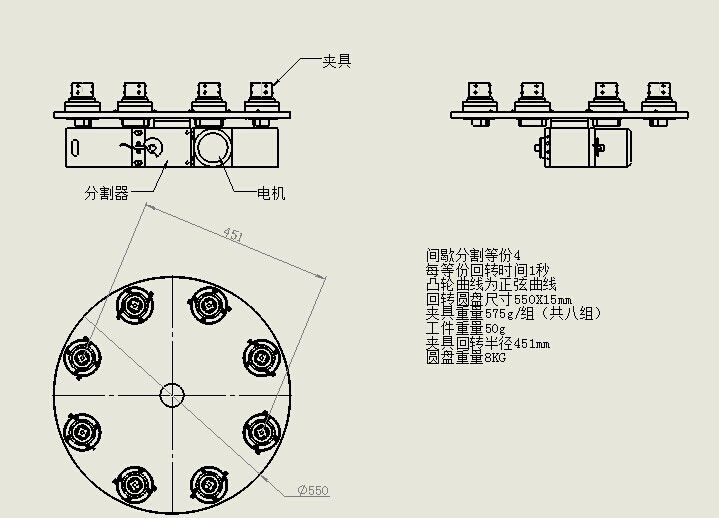

1S旋轉90°  加減速各占定位時間的25%。就是0.25s。這樣下來，角加速度25rad/s^2   最大轉速60rpm。  轉動慣量J1=1/8*M1*D^2 =0.3025KG/M^2   J2=Jt+JL=8*1/8*m1*d^2+8*m1*L=0.029025KG/M^2  J=J1+J2=0.3025KG/M^2  T=Ma=0.3025*25=7.56N.M
嗯，如果沒算錯，這樣就可以選出電機啦

囨檞釋 發表于 2014-6-11 13:23
剛有空就算了下，手寫的，字有點難看啊，將就點

不需要除G，本身就是質量kg
如果是重量N，才需要除G
