轉子端面三個或者五個扣點，扣點深度和一片硅鋼片厚度相同，有電子閥控制，第一片是沖穿的，沒扣點，所以能墊在一起，一般還要用壓力機壓一下，主要是控制高度，不壓也不會掉

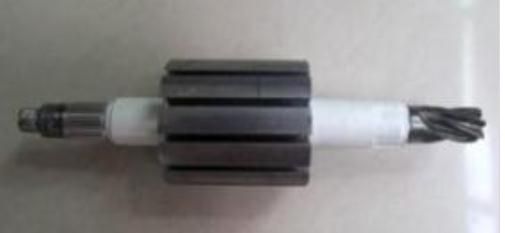

    這個鐵芯怎么做出來的上面說的很清楚了，就是沖床沖好后卯起來的，你注意看鐵芯厚度上有三個點，那是鉚接在一起用的。

     電機的廠家直接從供應商那買來做好的轉子，軸，端板，壓換向器，然后經過壓軸（軸壓入到轉子里面），壓端板，壓換向器，繞漆包線，動平衡，精車、點焊、最后滴漆

     還有一種轉子是不需要鉚的，那種電機廠買來的轉子鐵芯就是一片一片散的，拿回來先壓軸，這時候壓軸就要用轉子上的槽定位，用軸來擠緊的，然后壓端板，壓換向器，繞漆包線，動平衡 ，精車、點焊、滴漆


至于你說的價格這要看轉子類型的，不知道樓主是哪里的，在浙江岱山看過，只看了一次就斷定那邊的電機價格肯定底的要死，完全是作坊式的，沒家幾個人，這家做這道那家做那道，成本很低的，但是質量上你懂得

輕風柳絮舞 發表于 2014-5-10 11:55
最好還是要精車一下，組裝后通過塞尺檢查一下間隙

噢，這樣啊

duanyz 發表于 2014-5-10 10:53
自動疊鉚壓力機   這個關鍵詞在百度找不到什么資料，兄弟有資料發出來看看嗎？

模具配套自動送料壓力機，自動疊鉚的，效率很高，速度快  你找視頻看看，應該有
以前搞外轉子風機 轉子的時候去上海風機廠看到過

441873007 發表于 2014-5-10 10:46
應該不需要精加工吧

最好還是要精車一下，組裝后通過塞尺檢查一下間隙

neckman 發表于 2014-5-10 10:27
自動疊鉚壓力機一體生產線 ，
還有用人工工裝裝配的
做的精度高就不用精加工了，不高就要光一刀

自動疊鉚壓力機   這個關鍵詞在百度找不到什么資料，兄弟有資料發出來看看嗎？

應該不需要精加工吧

自動疊鉚壓力機一體生產線 ，
還有用人工工裝裝配的
做的精度高就不用精加工了，不高就要光一刀

要求不高的，沖壓完成就可以壓制。這個自動化程度已經很高了。用高速沖+高速送料+自動壓制連續?？梢詫崿F自動化。如果想便宜，可以買二手料來沖制，做出來的價格比原材料價格還便宜，質量可保證。
