軸斷了!從事設計第一次碰到這問題,大家幫我分析一下!

查看數: 33706 | 評論數: 82 | 收藏 23
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2014-3-19 23:19

正文摘要:

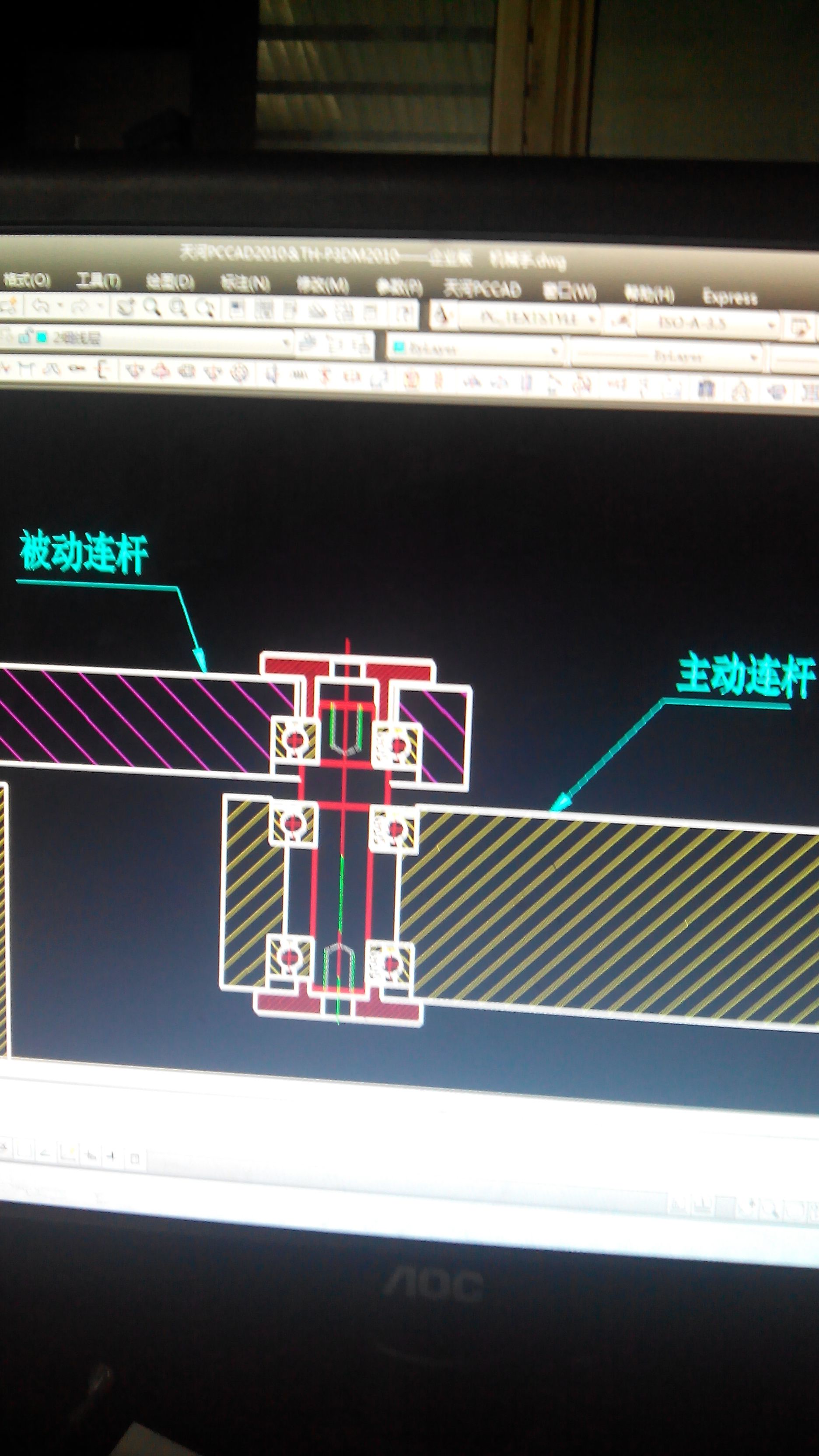

這根軸如圖所示,就是兩個連桿之間鉸鏈的軸,大概計算一下切應力2700N! 連桿8秒一次的正反轉!每天12小時工作,大概使用一個月后斷了! 當初設計的時候是估算的,我們老大今天看了一下,說有兩個原因造成的! 第一 ...

回復

FKUEDEJXSQ2 發表于 2024-11-25 11:08:33
感謝加工的給我們小白上了一課。
ericshen12 發表于 2024-11-23 21:38:49
手算了下,空心軸危險截面彎曲應力在86MPa左右,實心軸危險截面應力在80MPa左右,45調質軸在對稱循環載荷下許用彎曲應力約60MPa。所以這里就是軸小了,計算過程還沒考慮應力集中的影響。即使是40Cr也不滿足要求的,加大直徑吧。至少加到23。考慮應力集中的話,還要再大點。25,剛好軸承規格配對上了。
管理團隊 發表于 2024-11-18 15:50:43
公眾號留言選取

郭季流年 發表于 2019-3-30 13:35:55
加粗直徑
小機123 發表于 2019-3-27 10:03:22
學武書生 發表于 2014-3-20 09:02
來看看瞧瞧,怎么軸承蓋是頂內圈的

因為按這個圖紙來說頂外圈軸可以拔出來

kevin-Lee 發表于 2019-3-27 09:46:11
怎么感覺設計怪怪的,兩個連桿連接處最重要的地方都做了軸肩,而且軸肩臺寬了,可能因為軸太小了的錯覺,斷裂出在軸肩,一是整體零件整體硬度上來了導致的,二是可能零件在加工時在軸肩出現了微小裂痕,導致在后續使用的過程中,零件出現疲勞和應力集中出現斷裂,建議核算一下軸的直徑大小
天下有雙 發表于 2019-3-26 21:39:06
這個連桿還涉及有軸承呀
紐格爾減速機袁S 發表于 2015-2-2 16:55:23
路過看吐槽
水木一人 發表于 2015-2-2 16:49:30
感覺結構有問題
小于TR 發表于 2014-4-9 22:33:42
用20CR或40CR試試
