請教：CNC車銑復合加工中心主軸電機的鎖刀原理

查看數: 6438 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-3-3 15:56

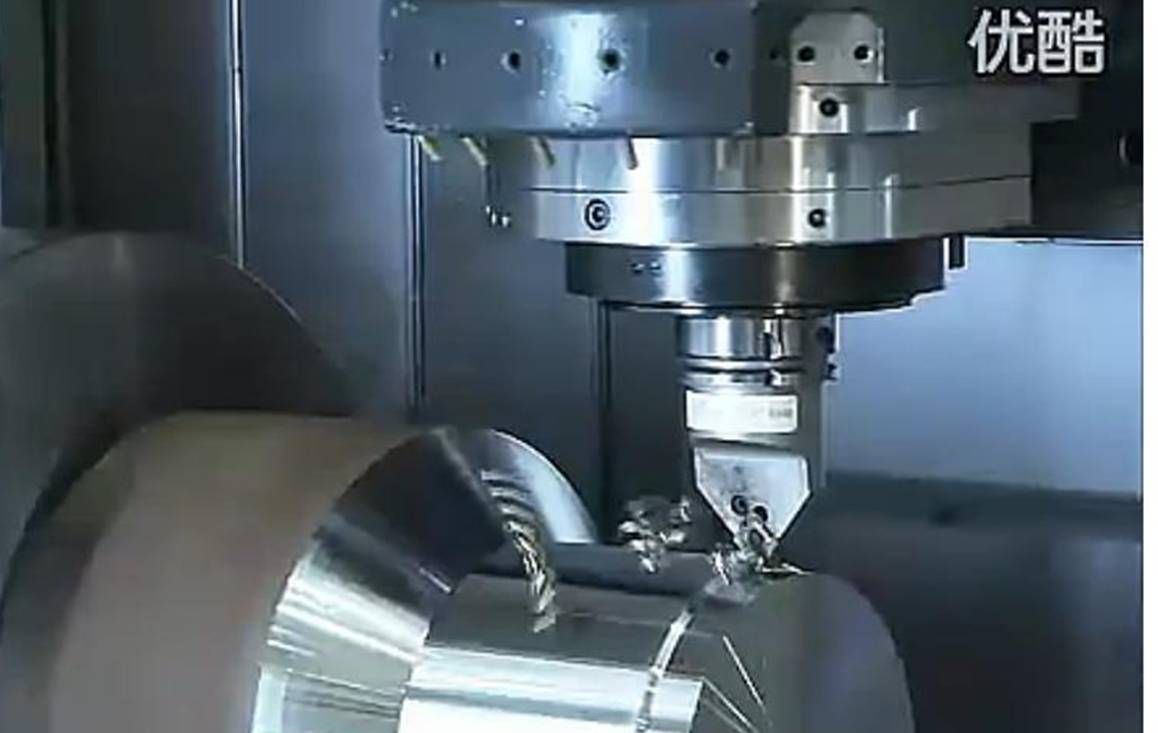

如圖，弱弱的請教一下，CNC車銑復合加工中心主軸電機的鎖刀原理。這個圖片里面的視頻相信很多人都看過，這個加工中心的主軸電機既可銑也可以車。在車的時候主軸電機是鎖定了的，一直沒有搞明白的是鎖定的原理是什么 ...

回復

wangqing1 發表于 2014-3-4 10:58:37

加工方式有問題，刀具選擇不對，到根部，整個刀片的接觸工件了，1對刀具磨損，2對工件斜面光潔度不利，應該用90度偏刀，提拉角度，這樣排削好，切削力小，耗費第，光潔度也好

pixyzh 發表于 2014-3-3 17:13:45

主軸電機后面有液壓的剎車盤

pixyzh 發表于 2014-3-4 19:19:19

wangqing1 發表于 2014-3-4 10:58
加工方式有問題，刀具選擇不對，到根部，整個刀片的接觸工件了，1對刀具磨損，2對工件斜面光潔度不利，應該 ...

你沒看過這視頻？？，人家是5軸聯動車銑復合加工中心，刀的角度可以任意擺動。

yangerhui002 發表于 2018-1-29 12:02:21

twr29400 發表于 2018-1-24 15:20
三齒盤

正解

twr29400 發表于 2018-1-24 15:20:09

三齒盤

kay2032 發表于 2014-4-9 22:10:41

主軸鎖定一般采用編碼器定位+機械(液壓)鎖定
電機首先是伺服電機,后端還要帶有電磁抱閘或者液壓抱閘
鎖定之后刀架切換到動力頭位置,就可以使用銑功能了

wangqing1 發表于 2014-3-5 10:40:38

pixyzh 發表于 2014-3-4 19:19
你沒看過這視頻？？，人家是5軸聯動車銑復合加工中心，刀的角度可以任意擺動。

!!!!

wangqing1 發表于 2014-3-5 10:38:37

機械小安發表于 2014-3-4 19:24
人家粗車。

粗車用角度刀？

機械小安 發表于 2014-3-4 19:24:58

wangqing1 發表于 2014-3-4 10:58
加工方式有問題，刀具選擇不對，到根部，整個刀片的接觸工件了，1對刀具磨損，2對工件斜面光潔度不利，應該 ...

人家粗車。
