發布時間: 2013-12-16 18:19

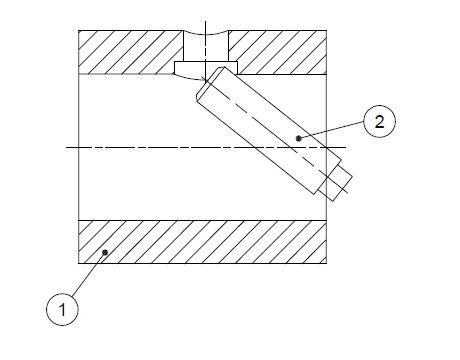

正文摘要:如圖所示，想驗證零件2是夠可順利通過零件1中間的孔（必須從內腔向外穿過），遇到此類問題，本人驗證時是通過cad建個塊，然后一點一點旋轉，一點一點試，感覺甚是麻煩，效率低。請問大家諸如此類問題，有沒更簡單的 ... |
| 三維建模 |
| 仿真下軌跡就好了 |
| 沒必要用3維吧 |
| 用SOLIDWORKS |
孔到邊的距離沒標出尺寸，不好算吧 |
spinachzwx 發表于 2022-9-22 18:015 X2 ?7 O3 L- v" k" U% _- t 有點復雜，能具體分享一下怎么操作嗎？ |
| 個人認為用solidworks先等比例建模，然后仿真配合，運動 |
|
倒起推。4 }' t6 Q7 l- s- Y9 E 直接考慮能否拿出來 |
| 見過pore功能演示圖片，有個功能是一個部件沿特定軌跡運動可以得到部件運動的輪廓包絡線，記不清在那個論壇上看到。 |
