大家怎么出裝配圖的？

查看數: 12946 | 評論數: 21 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2013-12-12 18:54

正文摘要:

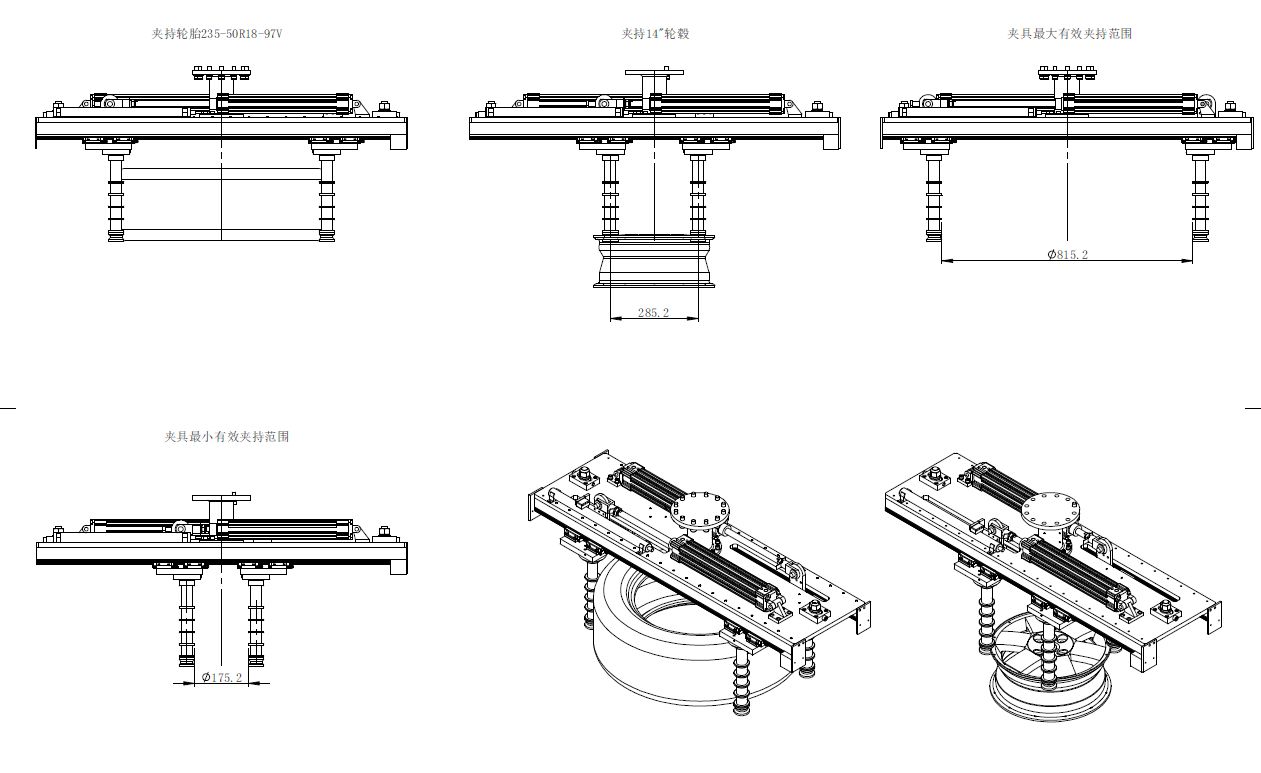

本帖最后由 無言， 于 2013-12-12 18:55 編輯 + `6 C% C) Q9 T# h- G% l ) f* o9 e; F# V 我們小公司，圖紙說不上規范，以前亂七八糟的。9 b# b- {( h, W3 P! D. c) @. U+ J 和國標的區別蠻大的，各有千秋吧，安裝 ...

回復

ily25198 發表于 2016-6-22 10:13:12
斯佰睿 發表于 2013-12-12 22:46
0 |$ z4 q2 n2 k- }" Y有明細好點。爆炸圖也很好用

5 G  a3 b3 C1 D( w( ]; e! B. |爆炸其實不好用，組裝的同事經常會說看不懂' r/ W/ M& {  V+ o
志文168 發表于 2014-1-18 15:29:11
差不多，我也是這樣出圖的，，然后自動生成一個零件明細表，不過，我一般會再加上一個總裝的爆炸圖
crazypeanut 發表于 2013-12-16 10:20:18
不過感覺這個做法不錯，簡單直觀，我回頭也試試
crazypeanut 發表于 2013-12-16 10:06:11
恕我直言，這么搞裝配圖的原因是車間工人看不懂三視圖吧，呵呵

點評

這個真不是，我們車間工人要加工零件的，你說別人看不看得懂，他們蠻多都懂公差配合的？這個是德國很多公司的做法，我們是參考別人的，工人也喜歡。  發表于 2013-12-16 10:17
三八大蓋 發表于 2013-12-15 21:46:01
確實有點與眾不同 啊
Wooden_Horse 發表于 2013-12-14 19:23:10
分機構畫啊
huhaofei 發表于 2013-12-14 03:20:01
WUHANLIST 發表于 2013-12-12 22:55:33
3 |0 y" e; U+ L/ a2 k1 j這樣也不錯。以前出圖，每一個孔位用的螺絲，平墊，彈墊全標在指引線上，工人用起來方便，
1 [# `: ~4 Y. y% }
這樣做規范，但是耗時多一點。我現在都不這樣做，原因是沒必要，我弄上去了，工人嫌圖面東西太多，本身他們識圖能力就不強，干三年車床，圖紙看不懂，我牙都驚訝掉了來自: Android客戶端
bstronger 發表于 2013-12-13 20:09:09
其實我proe也就半桶水。。
bstronger 發表于 2013-12-13 19:43:40
solidwork很難嗎。最近我在自學，之前在學校學的是proe。感覺畫我公司零件有些用proe會，可是一用到solidwork就不會了?？墒俏疫@里都是用這個。。而且我平時工作用的就是cad2 o- y6 a* K% G0 A* t+ @4 q/ e
話說。。用3D畫不是更難嗎

點評

是從UG轉用Solidworks,三維軟件都那個樣子，最多找不到功能按鈕位置。  發表于 2013-12-13 19:47
你會PROE，Solidwork一天就會了。我從UG轉CAD只用了半天，就是旋轉功能你用的可能一開始不習慣，  發表于 2013-12-13 19:46
