大行程凸輪機構設計請教

查看數: 12742 | 評論數: 27 | 收藏 4
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2013-12-3 10:10

正文摘要:

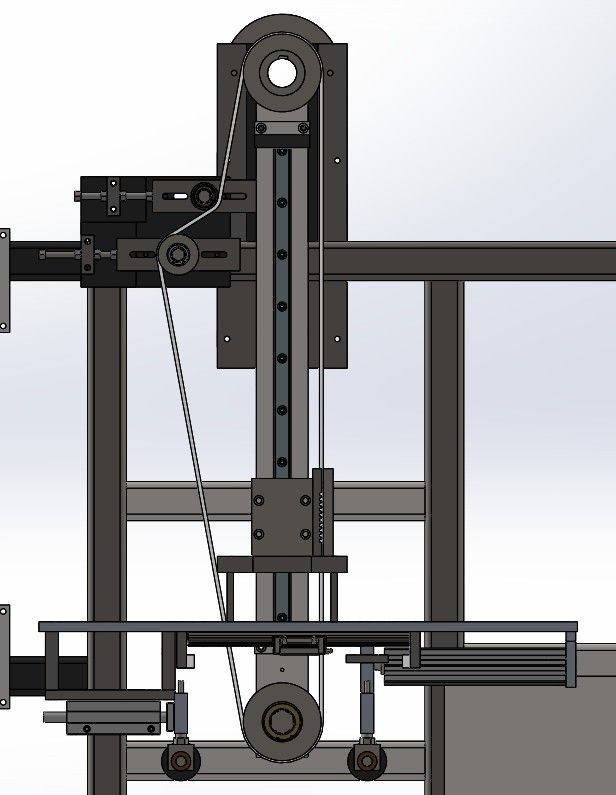

   問題時這樣的，我現在的方案是這樣的，機構動力是0.75Kw的安川伺服電機做驅動，用HTD-8M，同步論做傳動，同步帶寬是25mm，整個負載重量在35公斤，運動位移距離有950mm，間歇時運動，時間是上下運動時 ...

回復

陽光MAN 發表于 2016-3-17 08:28:45
陽光MAN 發表于 2016-3-17 08:16
自己有設備加工時很便宜的，

謝謝大俠，這個機構當初想的不合理，后來改滾珠絲桿了，畢竟行程有1米，感謝你的回復。有時間多交流。
陽光MAN 發表于 2016-3-17 08:16:45
狙擊手GY 發表于 2016-3-16 11:24
干嘛非要凸輪,加工成本多高啊,定位精度要求高就0.75KW伺服+20導程的絲桿,不高么就16nm的步進伺服+同步輪么好 ...

自己有設備加工時很便宜的，

點評

謝謝大俠，這個機構當初想的不合理，后來改滾珠絲桿了，畢竟行程有1米，感謝你的回復。有時間多交流。  詳情 回復 發表于 2016-3-17 08:28
哦,那倒是,但是加工件體積會比較大哦,最好還是考慮下...  發表于 2016-3-17 08:25
狙擊手GY 發表于 2016-3-16 11:24:49
干嘛非要凸輪,加工成本多高啊,定位精度要求高就0.75KW伺服+20導程的絲桿,不高么就16nm的步進伺服+同步輪么好了....

點評

自己有設備加工時很便宜的，  詳情 回復 發表于 2016-3-17 08:16
笨笨菜鳥 發表于 2016-3-8 12:43:46
問天問地問自己 發表于 2016-3-7 21:49
朋友是按16#的方式設計的吧。
lz的應用要求上下移動，還是直線，因此16#的方式我覺得還是不恰當。應該有 ...

嗯！這么大的行程，用的凸輪很大了，再加上連桿放大，這套機構太大，還是用伺服電機帶減速機的方式吧！
問天問地問自己 發表于 2016-3-7 21:49:10
笨笨菜鳥 發表于 2016-3-6 15:43
如果行程放大機構是5倍，那凸輪的推程是190，凸輪時序圖分配推程是120度，壓力角按照30來算，凸輪基圓直徑1 ...

朋友是按16#的方式設計的吧。
lz的應用要求上下移動，還是直線，因此16#的方式我覺得還是不恰當。應該有其他的凸輪-連桿組合來完成。
如果想縮小凸輪尺寸，可以增大放大倍數。
問天問地問自己 發表于 2016-3-7 21:07:44
笨笨菜鳥 發表于 2016-3-6 15:44
不對，有點亂，等會回去再算

行程放大是一方面，凸輪的輪廓曲線選擇是更重要的一方面。
笨笨菜鳥 發表于 2016-3-6 15:44:44
笨笨菜鳥 發表于 2016-3-6 15:43
如果行程放大機構是5倍，那凸輪的推程是190，凸輪時序圖分配推程是120度，壓力角按照30來算，凸輪基圓直徑1 ...

不對，有點亂，等會回去再算
笨笨菜鳥 發表于 2016-3-6 15:43:48
如果行程放大機構是5倍，那凸輪的推程是190，凸輪時序圖分配推程是120度，壓力角按照30來算，凸輪基圓直徑100左右，加上190，就是290，再放大，凸輪最大輪廓差不多350，有點大

評分

參與人數 1威望 +1 收起 理由
問天問地問自己 + 1 認真交流！

查看全部評分

笨笨菜鳥 發表于 2016-3-6 15:28:05
這么大的行程，要加行程放大機構了，就平面凸輪了，帶溝槽的能不用就不用了，加工難，裝配凸輪軸承容易卡或者松，這個動作簡單，就要考慮行程怎么放大
