發布時間: 2013-11-21 15:21

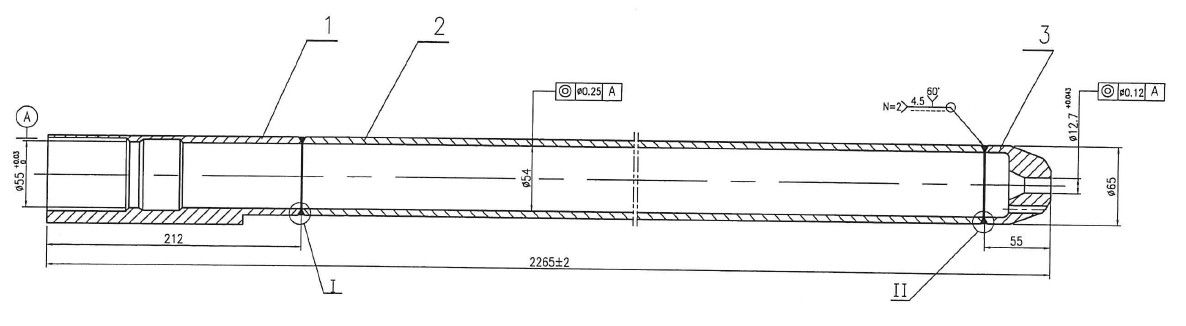

正文摘要:本帖最后由 海上小君 于 2013-11-21 15:29 編輯 本人機械菜鳥一枚，本職是產品工藝，最近為一個零件設計一個簡單工裝。 工裝要求：豎直存放16根φ65×2265空心管子，底部球頭R32.5，要求存放架安裝 ... |
| 看不懂老鐵 |
| 這個簡單 |
|
本帖最后由 hy35409 于 2013-11-23 15:55 編輯 這個不難的，相當于一個簡單的鋼架加幾個輪子，鋼架的話直接用3號或者4號的焊接，再根據總的重量去網上查下萬向輪的結構尺寸，底部球頭要防護的話下面墊一整塊5mm的橡膠板，畫鋼架主要是要把角鋼怎么擺放焊接的表示出來。 樓主你想偷懶啊，開始覺得有點費神，等做一兩次這種東西就變很容易了 給個圖你參考鏈接: http://pan.baidu.com/s/1h7XWT 密碼: kg25 |
| 樓主說的還是有點籠統了，最重要的放置狀態沒說。車間是躺著取料的還是豎著取料的？SR32.5面是否需要特殊防護？ |
| 就這么沉了么？ |
|
發帖時沒說清，不好意思！ 用于存放16根管子，順帶著能移動，就在車間里移動所以要裝萬向輪  大大們不吝賜教 |
| 問題在于實現的功能是什么？轉運？數量是固定的嗎？有沒有別的要求。。。最簡單搞個網格狀的框子就好了 |
