查看數: 3768 | 評論數: 9 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2013-11-20 12:53

正文摘要:

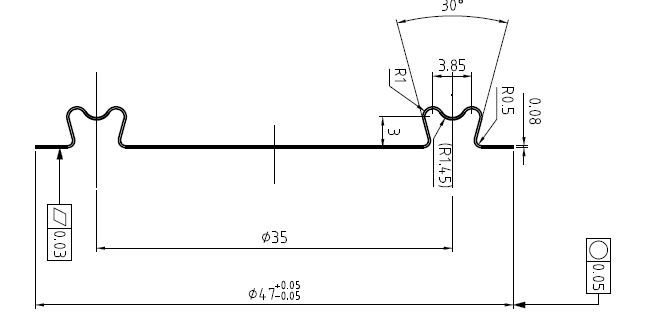

請教各位工程師,我想做個上述形狀的平膜片(圓形),類似于壓力傳感器的應用,主要是考慮膜片要在受力方向剛度盡量小,但是不知道怎樣的制造工藝可以做出上述膜片。 或者各位有沒有什么好的平膜片結構方案,謝謝 ...

回復

李非標 發表于 2020-2-20 10:56:50
看看高手的回復都能學到很多東西!
點點人生123 發表于 2020-2-11 22:26:31
表示不懂
1caijinjie1 發表于 2013-11-21 12:55:35
angel1399793 發表于 2013-11-20 13:44
你這個方案,沖壓沒辦法脫模,注塑沒辦法分型。
我就想問問樓主,你這個結構的剛性好在哪里,與下面這張圖 ...

你好,這是沖壓成型的圖嗎?有沒有詳細點的尺寸圖,我算一下剛度,謝謝!

點評

不是,我隨手找來的  發表于 2013-11-21 13:25
水水5 發表于 2013-11-21 11:46:43
圖也不對
即使是剖面圖,波紋狀圓圈的投影也有根線

點評

的確  發表于 2013-11-21 13:53
1caijinjie1 發表于 2013-11-21 08:09:47
angel1399793 發表于 2013-11-20 13:44
你這個方案,沖壓沒辦法脫模,注塑沒辦法分型。
我就想問問樓主,你這個結構的剛性好在哪里,與下面這張圖 ...

我也是用ansys分析后,剛性比較小,波紋的平膜片剛性比較大,會吃掉很多力

點評

我發的那張圖不也是波紋,有區別? 你把你的受力圖發一下  發表于 2013-11-21 08:11
dotaman 發表于 2013-11-20 13:49:59
有點意思,看看后面高人有什么辦法。
angel1399793 發表于 2013-11-20 13:44:45
你這個方案,沖壓沒辦法脫模,注塑沒辦法分型。
我就想問問樓主,你這個結構的剛性好在哪里,與下面這張圖片所示結構的區別在哪里?
憨老馬 發表于 2013-11-20 13:26:44
什么材質???如果是高分子的話,南京有家研究所能做,上海也有。
櫻木花道1 發表于 2013-11-20 13:05:05
表示不懂,8條的東西估計辦不到。還有見識太少,看圖紙表示您的標注我覺得很怪。
