討論自定心機構最省力的邊界條件

查看數: 5455 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

廣大九天

發布時間: 2013-11-19 22:21

正文摘要:

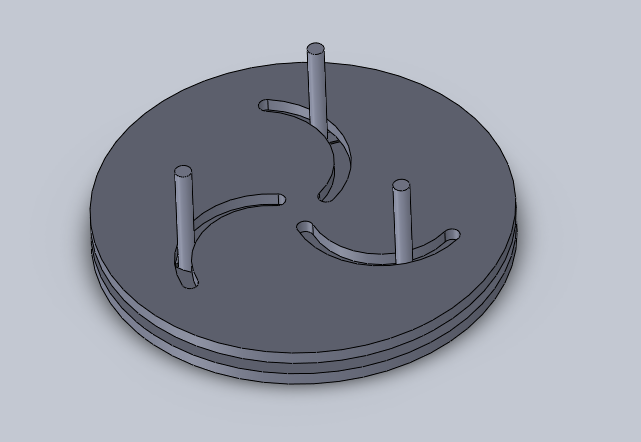

如圖機構，上盤固定，下盤轉動，可以實現自定心，請問上下盤的腰槽達到什么條件時，轉動下盤的力最小。

回復

溺水的咸魚 發表于 2020-4-2 09:37:15

點點人生123 發表于 2020-2-11 21:01
請問這個機構是做什么用的牙

這個機構齒輪廠用的比較多，可以用來做多個疊起來的齒輪自定心

響在江湖 發表于 2020-2-11 21:26:14

同樣好奇該機構是在什么場合下使用的呢？

點點人生123 發表于 2020-2-11 21:01:12

請問這個機構是做什么用的牙

廣大九天 發表于 2013-11-21 00:53:07

pengjc2001 發表于 2013-11-20 09:27
窮極最小的話，形狀就成圓形了。為什么我會這么認為？要轉動力最小，即要求接觸面壓壓力沿著徑向最大，沿著 ...

哈哈，分析得在理，我有算過上下兩個盤作用力夾角越接近九十度，越省力。按照鋼與鋼的摩擦系數0.15算，則夾角約大于155度時則會自鎖。不過這種桿的軌跡不是沿半徑直線行走的。

pengjc2001 發表于 2013-11-20 09:27:28

窮極最小的話，形狀就成圓形了。為什么我會這么認為？要轉動力最小，即要求接觸面壓壓力沿著徑向最大，沿著切向最小。極限就是壓力直接是徑向了，那輪廓就是同圓心的圓了。
或者從能量的角度來考慮，你為了移動相同的距離，消耗相同的能量（理想情況），要求力最小，當然需要轉動的角度就越多，如果轉動一圈移動得最小的話，那就是不移動了，自然又是圓了。
