兩個中嚙合的齒輪就是一反一正，所以實現起來也就容易了。

不明覺厲

怎么沒大師指點指點呢？

學習了

7樓說的對

做快樂事 發表于 2013-11-7 17:46
高度上的位置，和昨天那個好玩的結構類似。。。

有內部結構照片嗎？嘿嘿

鑄劍 發表于 2013-11-7 23:24
$ V# X- a2 O8 k一對錐齒輪加一個摩擦輪。錐齒輪主動輪輪軸做內盤轉軸，被動輪輪軸長度可根據外盤直徑要求設計，軸頭裝一摩 ...

; J/ _& h! c! @7 T, C! x有沒有個簡圖啊，我沒有理解那對錐齒輪是怎么嚙合的，還有摩擦輪怎么定位。
6 R; T9 t7 V/ W, i& I3 M
% ^2 V- o4 c* ?* @8 ^0 x) R9 V# }
  ]) `3 S! q! `! z. T) v

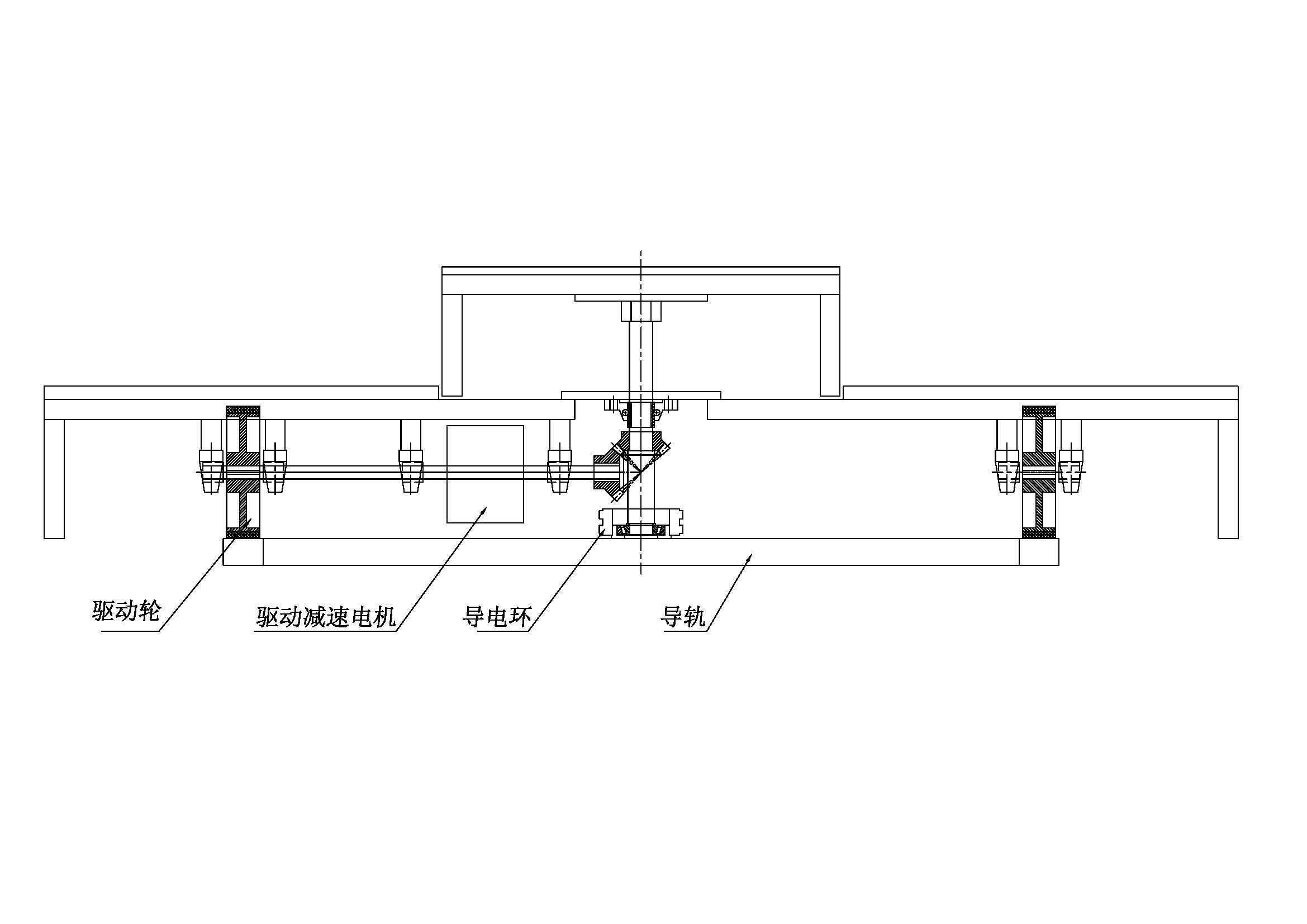

一對錐齒輪加一個摩擦輪。錐齒輪主動輪輪軸做內盤轉軸，被動輪輪軸長度可根據外盤直徑要求設計，軸頭裝一摩擦輪，與外盤底部摩擦傳動。

三個齒輪，一對外嚙合，一對內嚙合就搞定了
