這是什么張緊裝置,它如何調整張緊?

查看數: 14059 | 評論數: 30 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2013-11-6 06:58

正文摘要:

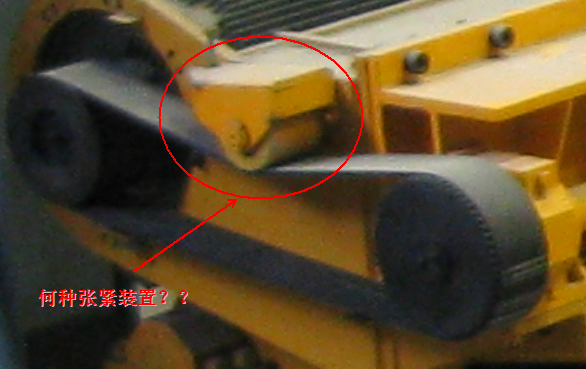

大家給看看這是什么張緊裝置?用于同步帶張緊。求大牛指導!!以及它如何調整張緊??先謝謝了。

回復

點點人生123 發表于 2020-2-11 23:02:38
貌似不難
依維斯 發表于 2013-11-21 16:27:50
感覺是偏心軸調節
無花無酒 發表于 2013-11-21 10:34:20
是張緊機構的一種以前見過   就是靠旋轉調張緊力的        位置定好以后固定方式 不好  我以前做是用的配重   效果很好

點評

不知大俠是在什么樣本上選型的,我也想用個一樣的呀!性能可能不太好,但結構很緊湊呀!  發表于 2013-11-21 16:25
geogry 發表于 2013-11-21 10:24:15
同步帶買長了,就加了一個漲緊,經常這么干
nangonglyj 發表于 2013-11-20 19:52:12
本帖最后由 nangonglyj 于 2013-11-20 20:10 編輯
nangonglyj 發表于 2013-11-7 21:37
偏心軸或者旋轉張緊座

安裝壓輪的軸!偏心的地方可以在軸的里面一端,壓輪與偏心軸通過軸承連接,工作的時候偏心軸的角度是事先調節好的,再鎖緊不動,設計的時候偏心量可以通過同步帶的長度和軸間距模擬出來。
方法很多,做這種東西也就是看那個方便,以及和以前設計的通用性。
LIAOYAO 發表于 2013-11-10 23:09:27
皮帶自動張緊輪裝置,內裝彈簧例子



皮帶自動張緊輪裝置,內裝扭簧例子




點評

這個東東咨詢了一些廠家多是用于汽車發動機的,沒有用于工業的先例?!  發表于 2013-11-21 16:24
前3張圖片能明白,最后一張不理解?圖中顯示張緊輪是一個輪??不是兩個軸!  發表于 2013-11-10 23:15
icegoods 發表于 2013-11-7 22:56:22
可能還安裝了拉簧做預緊用來做自動調整吧,不可能就是死的固定一個位置,考慮運行時間久了以及氣溫變化的熱脹冷縮。

點評

抱歉,手頭沒有,只是見過加拉簧自動調整預緊的  發表于 2013-11-10 22:25
不知仁兄:有什么具體的結構不?  發表于 2013-11-10 22:23
nangonglyj 發表于 2013-11-7 21:37:56
偏心軸或者旋轉張緊座來自: Android客戶端

點評

什么地方能看見偏心軸呢??  發表于 2013-11-10 22:23
