還是用平鍵連接！

LIAOYAO 發表于 2013-9-24 14:36
1、8毫米的軸 可以用 2或3的鍵；
2、敢用彈性銷，那么應該就敢用斜度銷了吧；
3、電機功率300瓦，額定轉速 ...

1，根據推薦選擇的是2的鍵，根據計算余量不大，3的還沒計算
2，彈性銷因裝配中有彈性形變，所以不擔心會在運行中脫落，斜度銷會不會脫落？
3，此軸就是電機軸，因為串勵電機，所以轉速較高，而且有過載的情況下扭矩比較大
4，量不大，沒考慮非標定制，成本控制要求也比較高

米思米免鍵齒輪 斜鍥原理

1、8毫米的軸 可以用 2或3的鍵；
2、敢用彈性銷，那么應該就敢用斜度銷了吧；
3、電機功率300瓦，額定轉速8000rpm，齒輪轉速是多少？
4、可以考慮用非標的楔塊銷或楔鍵。

luhan111 發表于 2013-9-24 14:13
為什么最大轉矩是2N*M，是變頻電機嗎？

就是普通電機，我最大的扭矩 需求就這么大

補充內容 (2013-9-24 15:35):
你算的是額定情況下，我使用的是串勵電機，并且偶爾過載運行

逍遙處士 發表于 2013-9-24 13:32
不妨嘗試用漲套。

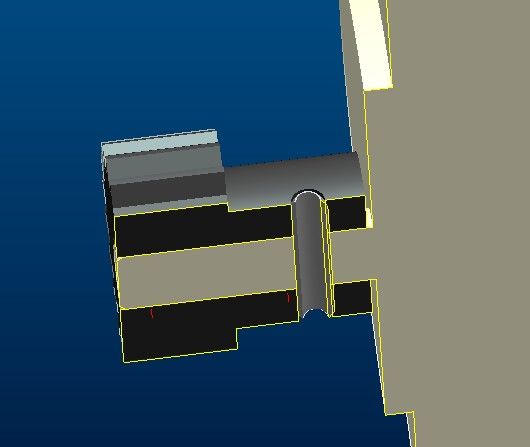

漲套還真沒有了解，我現在的銷孔是直徑3毫米的，不知道有沒有這個尺寸呢，還有就是漲套的可靠性有多高呢，感謝！

karlmayerdesign 發表于 2013-9-24 13:22
一樓大才，直徑為8毫米的電機軸還能用鍵？ 樓主如果不怕應力集中太過明顯的話還是用兩個銷子吧，分擔一半的 ...

兩根銷子 是交叉90度布置吧，那樣的話兩者受力是均勻的嗎？會不會是遠離電機的一根主要受力？

為什么最大轉矩是2N*M，是變頻電機嗎？

不妨嘗試用漲套。
