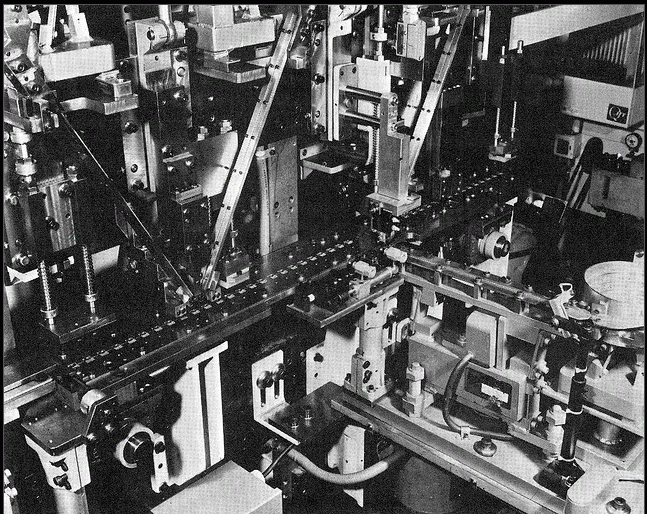

國外凸輪連桿機構組裝設備

查看數: 9960 | 評論數: 20 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

屋寬不如心寬

發布時間: 2013-9-15 19:08

正文摘要:

覺得很經典！原圖片鏈接：http://www.flickriver.com/photos/13166455@N05/sets/72157608886580673/

回復

FKUEDEJXSQ2 發表于 2023-9-28 08:22:53

不錯

問天問地問自己 發表于 2016-12-18 18:24:52

zj1197598 發表于 2013-10-22 12:15
凸輪運用很廣泛，其中以圖片中的pick and place 裝配尤為經典，其設計思路是2片并列凸輪的運動合成，其中一 ...

感謝大俠熱心分享，詳盡答復，圖文并茂！
P&P的雙凸輪合成，對于圖2中NG拋棄表示沒看懂？圖1和圖2綠色軌跡代表什么？
按我的理解，NG，p&p動作；非NG，p&p不動作了？如果這樣就體現不出NG處理的優勢了？
謝謝指點！

liqiang260 發表于 2015-10-7 21:15:33

學習

自動化小生103 發表于 2015-10-7 19:48:11

確實越來越覺得連桿跟凸輪機構的強大了

flyfox1047 發表于 2013-10-22 17:12:51

很有技術含量，值得學習

zj1197598 發表于 2013-10-22 12:15:13

凸輪運用很廣泛，其中以圖片中的pick and place 裝配尤為經典，其設計思路是2片并列凸輪的運動合成，其中一片通過連桿滑塊結構取得其x方向時序的變化，另一片取其y軸的變化，2者合成，達到想要的工作要求，不僅限于與搬運（圖片1），舉例有1：如果控制好凸輪的設計，亦可利用其加速度完成完美的預壓，增壓的壓裝工藝，2：NG part的中途丟棄功能（圖片2），總之2片凸輪的運動合成豐富多彩，配合氣缸使用可以滿足不同工藝的裝配要求。
