日本設備上的馬達過載保護，請教

查看數: 10819 | 評論數: 39 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-9-9 19:22

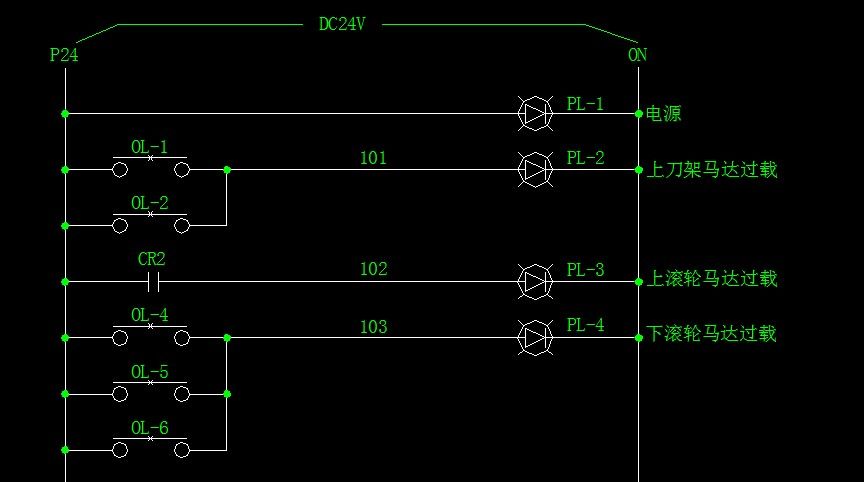

$ v: x+ S# T( ]$ E2 R$ @, d" i; V" W" @4 x$ d# _% _ 請各位大俠幫我看看，為什么下滾輪馬達要用三個熱繼電器來保護它過載？這是一臺日本倒角機上的電路圖，還有一個問題是我看到一個熱繼電器為什么插在接觸器 ...

回復

xiaociyi 發表于 2013-12-13 07:38:48

路過，沒遇到這樣的

勇往至錢 發表于 2013-11-9 10:57:08

學習一下~這個貌似電機剎車與變頻器聯動

jxqgp 發表于 2013-10-31 21:11:41

aloro 發表于 2013-10-31 00:44
5 Y! M; X' Y, ] g) @+ l噪聲濾波器翻譯成電源慮波器更為好理解，變頻器會有諧波電流產生，過濾掉可消除對PLC及步進驅動的影響；% Q' M: [& o% N# m- h
瞬 ...

肯定不是急停開關，而且開關裝在控制箱內，手一松開開關（自動復位開關），變頻器頻率又開始上升，下輥筒又開始轉動，而且按下開關電機停下來的時間也不是很快的，是隨著變頻器頻率的減小為0，下滾筒才停止轉動

jxqgp 發表于 2013-10-31 21:07:29

jxqgp 發表于 2013-10-30 21:23 8 p+ A2 K; R- c* k4 V& v9 T
較真的理，電機是，這是在采購電氣資料單上找到的。還想請問下各位大俠，那個噪聲濾波器是用來 ...

如果是啟動停止按鈕，那我一松開手，開關自動復位，變頻器頻率上升，下棍筒又開始運轉，而且開關裝在控制箱里面，所以就更不理解了

jxqgp 發表于 2013-10-31 21:00:28

jxqgp 發表于 2013-10-30 21:23
6 m4 F# `+ [) Q, i較真的理，電機是，這是在采購電氣資料單上找到的。還想請問下各位大俠，那個噪聲濾波器是用來 ...

如果是啟動停止按鈕，那我一松開手，開關自動復位，變頻器頻率上升，下棍筒又開始運轉，而且開關裝在控制箱里面，所以就更不理解了

jxqgp 發表于 2013-10-31 20:59:55

jxqgp 發表于 2013-10-30 21:23
' w4 K1 w$ m% e0 @' Y較真的理，電機是，這是在采購電氣資料單上找到的。還想請問下各位大俠，那個噪聲濾波器是用來 ...

如果是啟動停止按鈕，那我一松開手，開關自動復位，變頻器頻率上升，下棍筒又開始運轉，而且開關裝在控制箱里面，所以就更不理解了

jxqgp 發表于 2013-10-31 20:55:04

jxqgp 發表于 2013-10-30 21:23
6 E# ?+ e; A- K' r) L- L* z( Y較真的理，電機是，這是在采購電氣資料單上找到的。還想請問下各位大俠，那個噪聲濾波器是用來 ...

如果是啟動停止按鈕，那我一松開手，開關自動復位，變頻器頻率上升，下棍筒又開始運轉，而且開關裝在控制箱里面，所以就更不理解了

aloro 發表于 2013-10-31 00:44:18

噪聲濾波器翻譯成電源慮波器更為好理解，變頻器會有諧波電流產生，過濾掉可消除對PLC及步進驅動的影響；
瞬時開關是位置急停開關吧？跟電機剎車與變頻器聯動。
