歐陽絕痕 發表于 2013-8-24 02:01
http://www.ytsybjq.com/home.php?mod=space&uid=870567&do=album&picid=76117#pic_block

無法打開呀！！

直接標注配作

我們公司做檢夾具的，一般這種公差會定在+-0.02

涵2012 發表于 2013-8-27 21:15

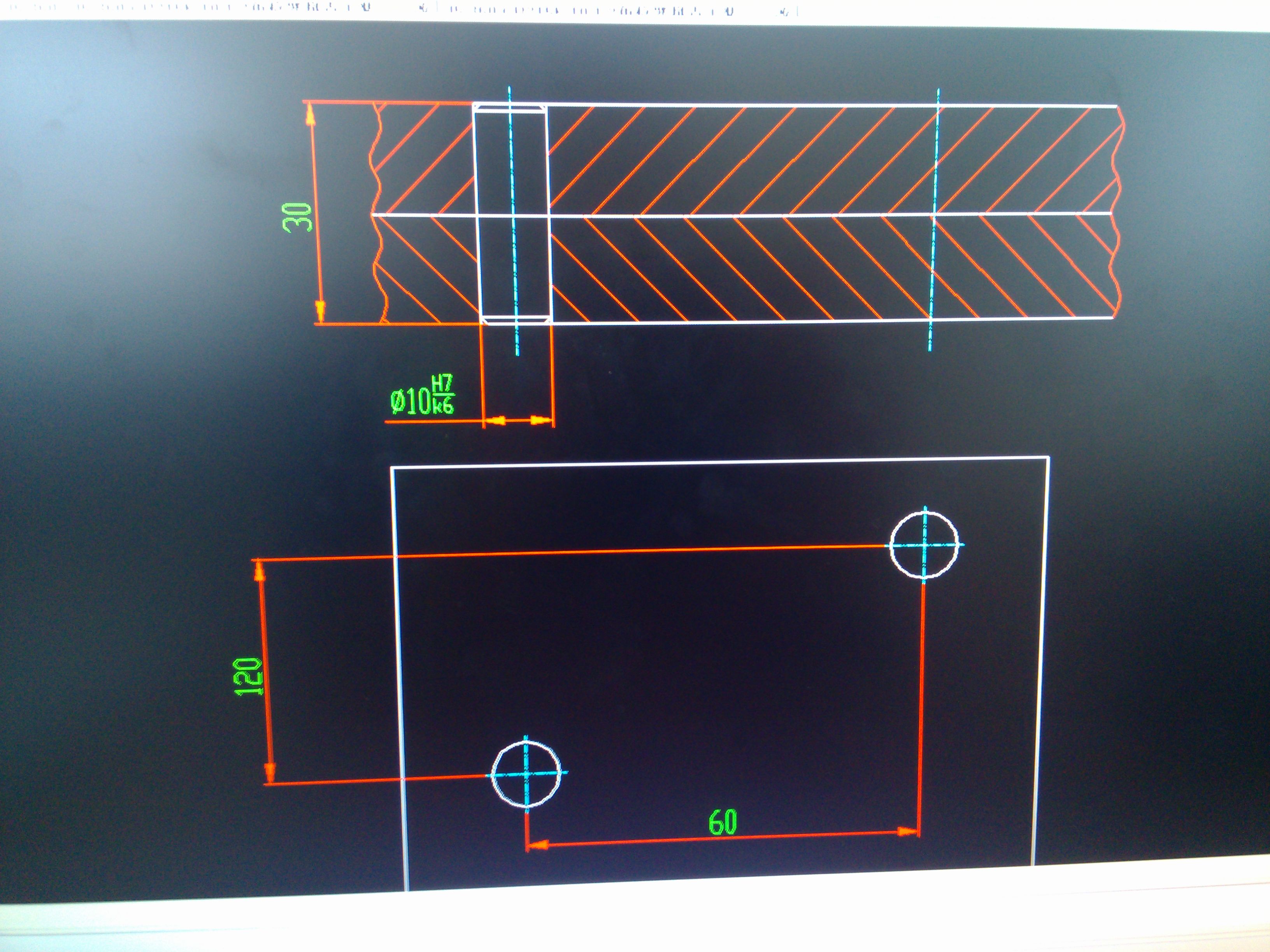

60 + -0.02    120  + -0.02

怎么算的

  60 + -0.02    120  + -0.02

nfhero 發表于 2013-8-24 18:35
應該算治具吧    60的尺寸是以中間為基準的     120以其中一個中心線作為基準   但具體怎么算   我還是一 ...

我都采用兩個邊面作為基準,不能用中心線作為基準這樣方便加工及裝配配對

我也和你有同樣的疑問？等你知道了請告訴我下。謝謝

德富gd 發表于 2013-8-24 10:19
不知道樓主所做是什么,是零件嗎,是治具嗎?如果是治具,銷孔定位,螺孔鎖緊,另外你加工銷孔要有基準,工藝上我一 ...

應該算治具吧    60的尺寸是以中間為基準的     120以其中一個中心線作為基準   但具體怎么算   我還是一直沒想明白

覺得該配打，沒有親眼見過，越來越覺得下車間的重要性
