關于螺紋的防松

查看數: 3289 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-8-21 17:00

本帖最后由 xintianyou1314 于 2013-8-21 17:12 編輯說個機械天天打交道的東西，螺紋。最近設計了一套調整結構，升降是靠絲桿調節，換規格時候用的。有時候一個班換一次，按說也比較平凡，這就要求調整輕快方便 ...

回復

xintianyou1314 發表于 2013-8-21 22:51:21

逍遙處士發表于 2013-8-21 19:30

我想過這種方法，但是本圖中用這種不太合適因為隨著絲桿的轉動，連桿以轉軸為旋轉點作擺動運動，這樣連桿與絲桿軸線的夾角是變化的。

把法蘭盤裝在螺母上，這樣絲桿與法蘭盤始終就是共線的。發表于 2013-8-22 09:31

xintianyou1314 發表于 2013-8-21 22:48:18

yuezheng 發表于 2013-8-21 19:04
可以試試用蝸輪絲桿升降機。

渦輪絲桿升降機本身就是不自鎖的，在不高頻震動的情況下都下滑，更不必說高頻震動了

gopx1 發表于 2013-8-21 20:11:11

銅片加螺釘頂死螺紋即可

逍遙處士 發表于 2013-8-21 19:30:12

yuezheng 發表于 2013-8-21 19:04:23

本帖最后由 yuezheng 于 2013-8-21 19:07 編輯

可以試試用蝸輪絲桿升降機。


xintianyou1314 發表于 2013-8-21 17:17:54

xintianyou1314 發表于 2013-8-21 17:16
上圖后，重新說明一下，手輪及連接部分是調整的部分，用來調整連桿的擺動角度，從而調整工作臺的高低。原來 ...

老鷹版主可否將此貼歸置合適的版塊，發帖時沒注意！多謝！

xintianyou1314 發表于 2013-8-21 17:16:04

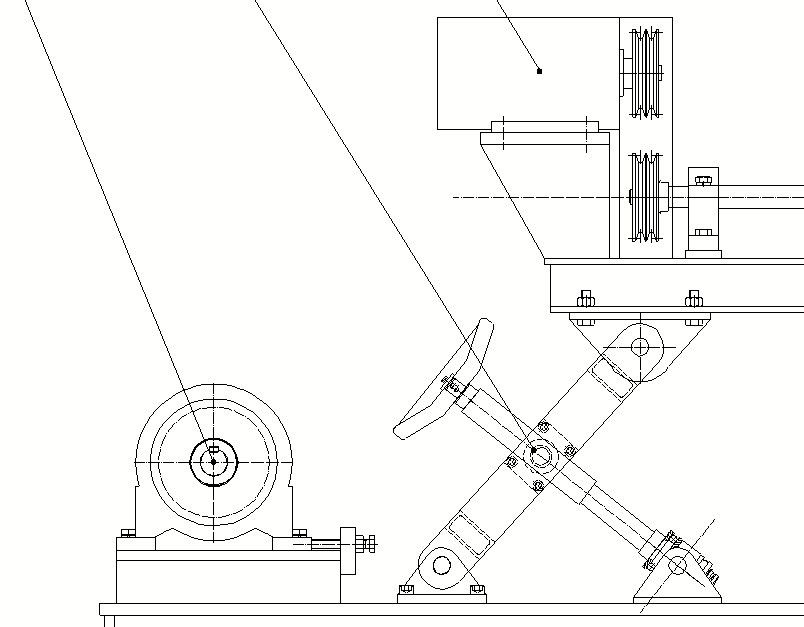

上圖后，重新說明一下，手輪及連接部分是調整的部分，用來調整連桿的擺動角度，從而調整工作臺的高低。原來曾經用過梯形螺紋，效果一般，回退，由于是自動化設備，一組有好多個，后來就采用防止手輪旋轉實現，前面已經講過，不理想。

打死你 發表于 2013-8-21 17:05:40

來個圖如何？這樣直觀一些，也好想辦法、

機械用圖紙說話，非侃侃而談。發表于 2013-8-21 17:13
