大家看看這個張緊結構，有圖有真相

查看數: 24220 | 評論數: 61 | 收藏 8

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-8-13 21:23

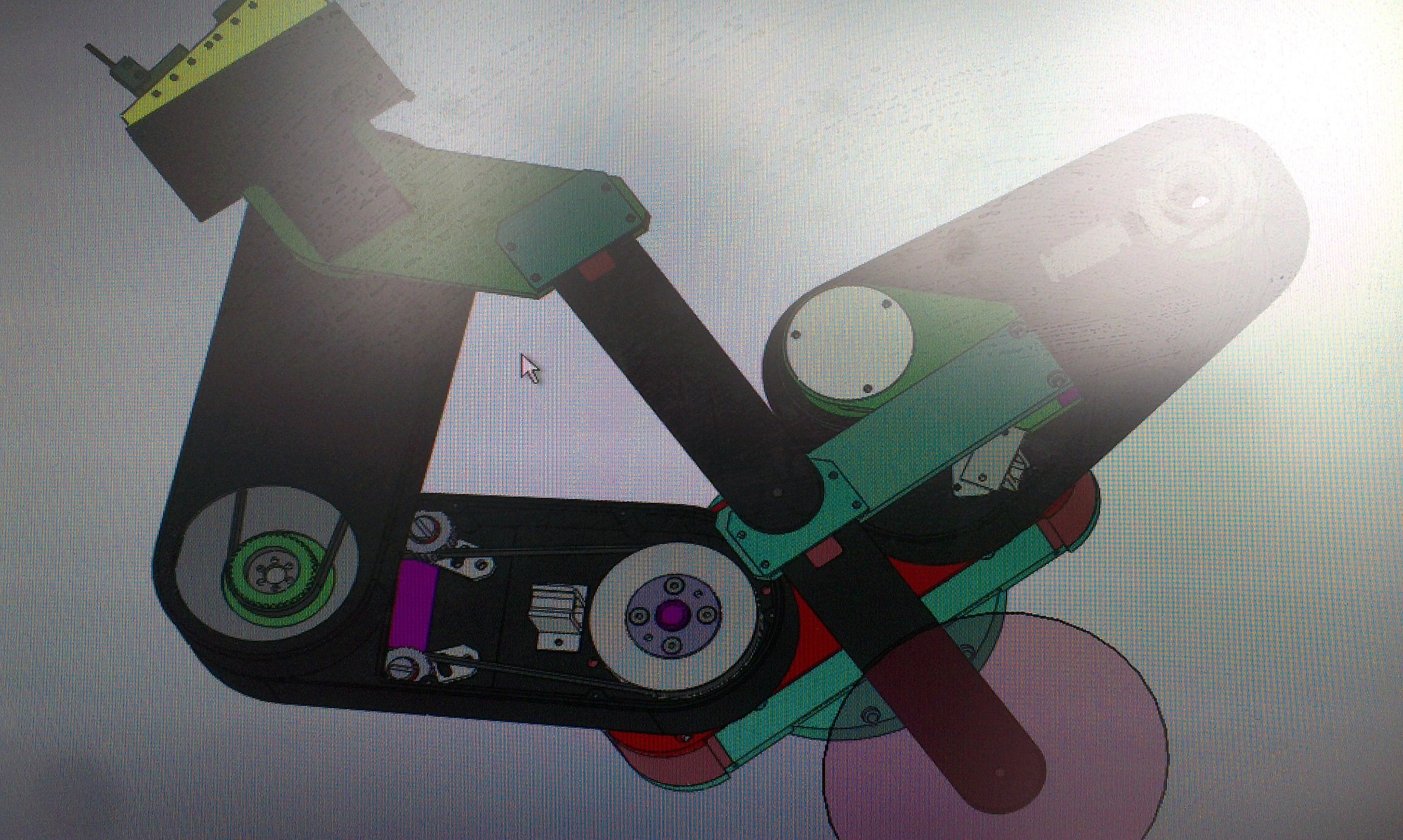

本帖最后由丹楓911 于 2013-8-13 21:26 編輯我的這個機械手是仿造日本的，大體結構差不多。由三個部分組成，有升降部分，旋轉部分，還有伸縮部分。伸縮部分是用的同步帶輪，帶輪形式為S3M的，帶輪與帶輪之間的 ...

回復

核蛋頭 發表于 2022-3-4 08:46:18

丹楓911 發表于 2022-3-3 16:04
那完全沒問題的

感謝感謝，請問同步帶輪齒數比是多少？不同的齒數比例感覺兩個關節旋轉時，手指走的是弧線，不是直線。

丹楓911 發表于 2022-3-3 16:04:32

核蛋頭發表于 2022-3-3 15:31
我們自用的，需要精度在+-0.5mm以內，像您這樣用同步帶的方式，可以做到嗎

那完全沒問題的

核蛋頭 發表于 2022-3-3 15:31:47

丹楓911 發表于 2022-3-3 15:08
第一個關節，第二個關節還得用同步帶，注意保證剛性

我們自用的，需要精度在+-0.5mm以內，像您這樣用同步帶的方式，可以做到嗎

丹楓911 發表于 2022-3-3 15:08:47

核蛋頭發表于 2022-3-3 14:48
如果用諧波的話，價格就貴了

第一個關節，第二個關節還得用同步帶，注意保證剛性

核蛋頭 發表于 2022-3-3 14:48:34

丹楓911 發表于 2022-3-3 13:07
用成對的角接觸軸承，另外現在一般使用諧波減速機，增加剛性和精度

如果用諧波的話，價格就貴了

丹楓911 發表于 2022-3-3 13:07:18

核蛋頭發表于 2022-3-3 11:30
請問精度能達到多少？有是按日本的1：1抄的？軸承是用機器人專用軸承還是角接觸軸承？我們現在也想做一個 ...

用成對的角接觸軸承，另外現在一般使用諧波減速機，增加剛性和精度

丹楓911 發表于 2022-3-3 13:06:04

禁止停車發表于 2022-3-3 12:45
看上去同步帶寬度差很多

寬了剛性好，但是體積大，結構件尺寸變大變重

禁止停車 發表于 2022-3-3 12:45:36

看上去同步帶寬度差很多

核蛋頭 發表于 2022-3-3 11:30:13

丹楓911 發表于 2022-3-3 09:01
精度達不到那么高，這個圖紙考不出來，屬于研究所保密的，U盤都不能用

請問精度能達到多少？有是按日本的1：1抄的？軸承是用機器人專用軸承還是角接觸軸承？我們現在也想做一個來玩玩，就是擔心精度。也想前輩傳授點經驗過來，避坑。

jamscz 發表于 2022-3-3 09:58:23

看起來挺復雜的
