說實話，不上有限元你這個軸都夠嗆能通過啊。單純算算扭剪，就已經114Mpa了。算彎扭組合的話，45鋼夠嗆啊。

9 X8 S+ s4 }! M( p8 h
能將邊界條件告訴我嗎？

7 b' H4 X& U$ A' }

你 方便的話可以上傳到論壇來，實在不行就QQ 437277875.

夕陽書生 發表于 2013-7-25 21:08

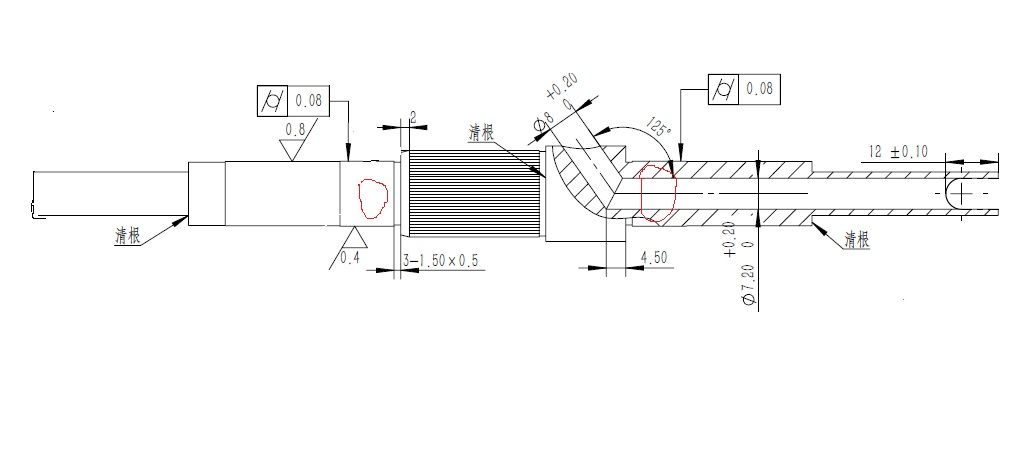

但是，現在的電動車的后軸就是這樣的結構。為了穿電線，必須鉆孔。
( A0 p. F$ Z7 A% m; d! T$ S6 r0 t# U, W& B
! g3 M3 y3 A5 z8 ?4 _% a) u曾經有人找到我，讓我加工這種軸。要 ...

是啊，我們現在電動車就是這結構啊，你知道一根批量生產價格多少嗎？才10元，沒辦法，采購商價格壓得很低啊，不過我們實驗用的請人家要200一根哦。

機械夢想者2 發表于 2013-7-25 17:26
有，我們做出來了，沖擊實驗過程中有些斷裂，斷裂部位在端部應力集中部位。

0 B  B- |& P" \有，老師，我怎么發給你呢？謝謝啊

但是，現在的電動車的后軸就是這樣的結構。為了穿電線，必須鉆孔。

曾經有人找到我，讓我加工這種軸。要求材料40cr，調質，磨，最后發黑。價格只有5元多一點！我直接把他請了出去。

你這樣加工，還不如搞槽好！

逍遙處士 發表于 2013-7-25 17:08
1 Z/ f8 o: [( ~沒見過這么干的。
0 v" p) g% u8 Y& z% p8 W實在要干，你打個對稱的，也比偏置的強。

老師，沒辦法啊，中間孔是為了穿電機定子三相線，而現在電動車電機軸大部分采用這結構，發現有些會斷裂啊，畢竟是人命關天啊，來不得半點馬虎和僥幸。

eddyzhang 發表于 2013-7-25 17:10
有實體模型沒

! G5 X. x3 S* }+ h( B有，我們做出來了，沖擊實驗過程中有些斷裂，斷裂部位在端部應力集中部位。
