求各路大俠批評，菜鳥選電機流程，包含計算過程

發布時間: 2013-7-12 09:44

正文摘要:

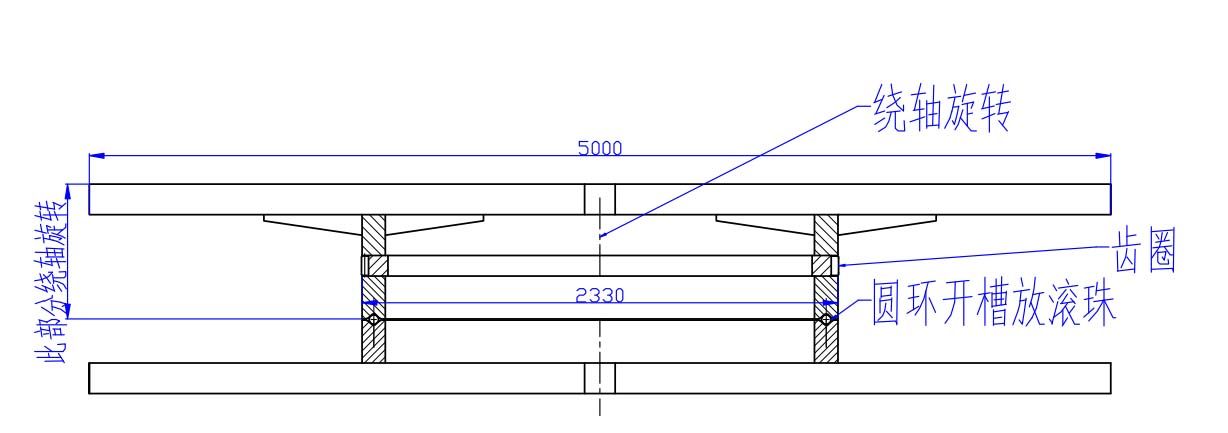

一個11.7噸的環形工件外徑5000內徑4500高400放在此平臺上（見圖）。齒圈b=70。模數=16 總的重量是（加工件，由上往下）=11700+1140+570+1140+3532=18000。摩擦力矩18000*0.2*10*2.3/2=41400nm 轉動慣量0.5（5^2+4.5 ...

回復

久違了-- 發表于 2013-7-15 23:13:31

學習學習！

螺旋線 發表于 2013-7-12 16:22:37

電機輸出100轉,對吧?
你選2極電機,4極電機,8級電機,甚至是32級的電梯專用電機.額定功率能一樣嗎?

點評

螺旋線

那個公式是同步轉速。異步電機，必然有轉差。大俠有時間可翻翻電機拖動的書。發表于 2013-7-13 10:53

大俠，電機轉速不是赫茲*60/級數么？為什么有的電機出現1390轉呢，大俠對電機了解，我想請教一下，我對這個電機的選擇有哪些地方需要改進啊？發表于 2013-7-13 08:21

螺旋線

就是為了取代"有齒"."有齒"的缺點比較多,比如噪音問題,比較影響"上上下下的享受"的感覺. 發表于 2013-7-12 21:39

逍遙處士

大俠您好，為何造32級的電機，而不是通過電機+減速機來增大扭矩？發表于 2013-7-12 20:59

選擇變頻電機，8級的，降頻降到100。通過這種方式降低轉速。所以現在選的是2千瓦的電機發表于 2013-7-12 20:49

哈哈，螺旋大蝦認真了，我看過那個數據，都沒說什么，一個可能性是1000轉，寫錯了，還有一個可能性是齒輪電機帶變頻的，額定輸出在50赫茲時為100轉，樓主對這些沒有什么概念，身邊一個懂的都沒有，可憐啊發表于 2013-7-12 17:51

螺旋線

不管是不是變頻電機,盡量使電機工作在工頻附近,這就是要考慮減速比和極數.明明是2800的電機,非要讓工作在100轉,那就和自己過不去了. 發表于 2013-7-12 16:39

★★★★ 發表于 2013-7-12 12:52:08

給力，灰常給力

2266998 發表于 2013-7-12 11:00:06

大哥，你這個帖子磨嘰太久了，實在是沒有辦法，哈哈，

我安排一個家伙替你算過了，功率是0.02到0.025 之間，也可能超過o.o25，看你結構加工精度水平了，

就到此吧，別再發這個帖子了，把教材找來再熟悉一下，哈哈，

你哪里一個師父都沒有？俺實在是無法理解現在的廠子，謝謝

點評

蝦米游海

不好意思下午上班沒回復元帥，那看來用電力拖動里的公式就比較準確，不過計算機模擬那個有點高級了，估計一時半會操作不順當，有時間就了解一下，先找一下相關算例，看能不能對過程有更直觀的理解發表于 2013-7-12 18:47

就是理論力學的習題，過程都發上來，會被論壇上其它家伙歧視的，顯然是在賣弄，電力拖動里面的計算有詳細講述電機拖動啟動過程的，大家都講計算機時代，是的，計算機可以模擬，找一個模擬的算例可以看一下，發表于 2013-7-12 14:30

蝦米游海

看電力拖動里面有啟動時間的計算公式，與最大轉矩，系統的轉動慣量和臨界轉差率等有關，是不是由啟動時間的公式反推到最大轉矩，再選電機功率？另外根據啟動來算功率與運行功率之間是不是有個經驗值？請元帥不吝賜教發表于 2013-7-12 14:20

蝦米游海

元帥最好把計算過程發上來，這樣才是授人以漁，呵呵，先謝謝啦，主要是啟動時間這塊不太明白，因為電機的輸出轉矩不是固定的，是一條曲線，所以角加速度也是在變化的，那就不能由一個固定的角加速度直接計算發表于 2013-7-12 14:16

你說的這些都對，30年前，德國人給國人講技術，特認真，從基礎開始講，因為他覺得你無知，但好學，現在德國人帶一箱子資料進來，啥都有，你不問他就不說啥，誰都不問，就啥都不說，坐夠了時間，技術附件留下，顛了發表于 2013-7-12 11:49

Michael0576

突然想起一個現象，西子Otis設計師畫的鈑金圖，非標件每過段時間就會出現折彎后“腰孔圓孔被拉傷的”這些設計工藝缺陷根據手冊k>R+d/2本可以避免的,跟他們強調很多邊了，每次打電話對方就扯皮，基礎知識手冊上都有發表于 2013-7-12 11:45

Michael0576

去年在西子OTIS一級供應商那里做鈑金非標加工的，進去就被坑啦，技術部機械設計手冊都沒有，五六個應屆生天天畫展開圖做激光程序，焊接符號都理解不了，還有問CAD命令的，干了2個月就遛了，技術員一年換三四批人... 發表于 2013-7-12 11:28

..8爺這話。算了。且不論高人是不是都貓著，至少能見到像8爺這樣的就很難了。崇拜下也沒啥。只要崇拜之外明白自己還應該干啥，我覺得搞點個人崇拜也挺好。哈哈發表于 2013-7-12 11:25

恩發表于 2013-7-12 11:19

首先說，網上不可能有高人，切忌崇拜誰，以后多學習，多看點基礎公式，有些基礎概念，以后就進步了，謝謝發表于 2013-7-12 11:15

謝謝大俠指導。對你越來越崇拜了，回去看書，不明白的還是會請教的……當來數據會擺出來。求虐。 ps：師傅說，看那個大家伙跟這個差不多，功率應該也不大。你算算吧。這前一個哥們配的電機11kw的發表于 2013-7-12 11:13

我其實自身不與特小的企業打交道，有時是協作廠子與他們打交道，我去檢查工藝路線與產品質量，要保證我最終使用，只能說無奈，不想再說什么了，哈發表于 2013-7-12 11:12

Michael0576

浙江這邊小企業大都這樣，我也沒師傅，有時翻書找資料老板看著也著急，但是一點辦法也沒有啊，我跟boos說請個10年以上工作經驗的老工程師過來，什么問題立馬就決解了，然后老板扭頭就走了發表于 2013-7-12 11:09

zerowing 發表于 2013-7-12 10:22:50

好吧，出來道個歉，你這套系統里，算電機扭矩是要加上摩擦力矩。

點評

謝謝大俠發表于 2013-7-12 20:53

你要是加工精度不夠，最好校核下滾球強度，別壓潰了。發表于 2013-7-12 11:25

謝謝大俠提醒，摩擦系數選的跟滑動摩擦一般。主要對加工沒信心。發表于 2013-7-12 11:18

補一點，如果你是滾動軸承承載，先不說滾球撐不撐得住，最起碼，不會有0.2這么大的摩擦系數。發表于 2013-7-12 11:05

是的，多算了一個速比，多謝大俠發表于 2013-7-12 11:03

這個跟有沒有圖沒關系。是我自己理解的問題。不過，你這最后一步，貌似算重復了。144/20的減速比，你實際在算5809的時候用過了。所以，應該算出來是0.087左右。發表于 2013-7-12 10:55

主要是，之前沒弄圖，。誤導大俠了。如果這個環件是豎起來的，放在焊接滾輪架上，這個環件的驅動力怎么算呢發表于 2013-7-12 10:44

civiling1204 發表于 2013-7-12 10:11:23

最后結果是12W？

qeuun 發表于 2013-7-12 09:47:53

998大俠11點多才會有空出來侃，你先上圖的說。
