從電機座看出圖要思考的問題

查看數: 9278 | 評論數: 11 | 收藏 10

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

yinzengguang

發布時間: 2013-7-9 01:09

正文摘要:

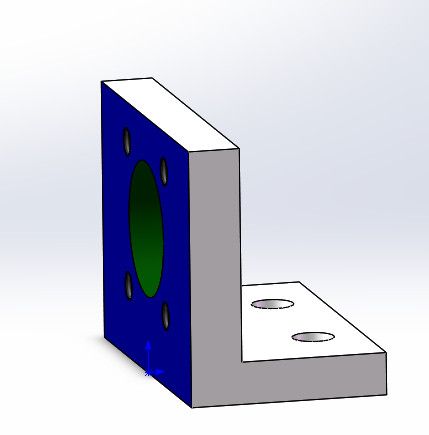

本帖最后由 yinzengguang 于 2013-7-9 07:41 編輯題目可能有些。。。，新人，提的問題大家可能都會覺得很簡單，可是這些對新人來說很重要的，比如：我知道了關于軸上鍵槽的各種標準及注意事項（對稱度、底面及側 ...

回復

qeuun 發表于 2013-7-9 08:52:51

樓主是用來固定步進電機的吧？我覺得L型還是焊接后再加工比較劃得來，然后再加工孔，各留余量就好啦。一般寫銳角倒鈍就好，據我了解有職業道德滴加工者都會用銼刀修邊的，這個是順手之舉。在公司寫的亂隨便看看。。

點評

qeuun

恩銼刀只是個小手段但很方便。發表于 2013-7-9 13:02

yinzengguang

恩，固定小型步進（伺服）電機的銳角倒鈍是不是就是用手刮（銼）？發表于 2013-7-9 12:51

LIAOYAO 發表于 2013-7-9 01:51:35

俺建議，這個帖留給可以干掉98%機械工程師的 jiuduan 來回答。

看他敢不敢來示范示范。

點評

LIAOYAO

基因一詞來自希臘語，意思為“生”。是指攜帶有遺傳信息的DNA序列。---- 網搜 ^_^ 發表于 2013-7-9 08:45

LIAOYAO

蛋孵出雞，是定性不變化的；雞生蛋，可能出變化，例如生個壞蛋、生個畸形蛋、生個變態蛋、生個不孕蛋；那么... 熟先已很明確。 發表于 2013-7-9 08:14

燕客

有雞先, 抑或有蛋先, 祁望有高人回答. 什么是雞, 什么是蛋~~~~~~~~~~~~~~???????????? 發表于 2013-7-9 07:51

LIAOYAO

yin 從對偶件的極限轉回到本件可容許的范圍。發表于 2013-7-9 07:46

yinzengguang

對我來說都是牛人，都要向大家學習發表于 2013-7-9 07:39

評分

參與人數 2	威望 +2	收起理由
燕客	+ 1	就是因果關係, 基因作怪嘛, 那基因又何來?
zerowing	+ 1	這個要支持。歡迎高手講座嘛

查看全部評分

wugehaoniu 發表于 2021-1-24 08:19:23

熱鬧啊。謝謝分享

王恒恒swug 發表于 2021-1-24 06:02:23

逍遙處士發表于 2013-7-9 10:27
做事要分輕重主次，不能眉毛胡子一把抓。

別忘了，任何機械零件都是有自由公差限定的，你什么公差都不標 ...

頂你。其實設計不是要從頭到尾算個清楚，畢竟不是造航天火箭和飛機。

huqiang_cool 發表于 2014-5-29 17:14:19

長見識

南瓜鄭曉楠 發表于 2013-7-9 20:57:06

剛剛進入機械行業

點評

yinzengguang

恩，畢業快一年啦發表于 2013-7-9 23:33

civiling 發表于 2013-7-9 10:49:27

1、兩點：a.首先看電機的安裝方向，如果電機的安裝法蘭盤和藍色面配合，那么有可能藍色面需要定義垂直度；如果電機從另一個方向裝，藍色面只是擰螺栓，那另一個和藍色面平行的要求高一些，可能需要垂直度b.這個電機如何輸出扭矩？用齒輪？用皮帶輪？還是沿著軸向用聯軸器？這三者對垂直度的要求逐次減小
2、不屬于安裝配合表面的側面要求較低，12.5就可以，底面和電機安裝面要求高一些。如果是普通要求，“不重要零件的非配合表面，如支柱，支架……”用6.3；要求高之多也是“和其他零件連接不形成配合的表面”，用3.2即可。標不標的，有要求的就標，沒要求的在圖角留個其他12.5
3、電機多大？多長？多重？電機是否承受徑向力，徑向力多大？電機極端情況下的扭矩？電機座的材料？這些都是考慮的因素。對于一個細長又比較重的家伙，可能L型內側要加R角，甚至加筋。L型最簡單，電機懸臂部位產生的彎矩能造成多大影響是可以計算的。
4、徑向定位用定位靠孔，而且孔要按照過渡配合去要求，普通螺栓不好控制。
后面的問題，你到底多大個電機？材料多厚？都沒說，有些小設備，3mmAL6061就夠了，大家伙我還沒弄過，不便評價
5、一般來說都是要倒角的，起碼考慮不劃上同樣搞機械的工人蜀黍的手啊。一般工廠素質高的工人做鋁件都會刮的，不讓刮最好文字說明
6、帶法蘭軸承座有很多種，有的軸承調心，有的就沒有，不一樣；而且電機座可能承受彎扭組合變形，軸承座一般承受軸向力，徑向力以及產生的彎矩，扭矩貌似沒有啊……
7、有啊，看用在哪里
8、多大的零件啊，小的直接銑，大的總不能用打鐵錠子愣銑，除非你不在乎材料費
9、對于電機座這種安裝重要零件而且接近振動源的固定，螺栓防松不可少，該加的墊片不能少，根據一份美國人的報告，必要的時候，還是螺紋膠才讓人放心。怎么看這圖，感覺可能電機屁股和螺栓干涉呢
10、看圖多復雜，我曾經一天出10多張圖，也曾經3個月出一張圖……

點評

civiling

樓下說我沒考慮裝配，確實剛剛沒有考慮這個問題。裝配需要考慮螺栓位不干涉，穿孔稍大于螺釘便于調節，輔助裝配可以在被安裝座上加工個定位臺階做輔助。用現在的床子和刀具，3.2容易實現了，以前會被老師傅罵的。發表于 2013-7-9 13:45

yinzengguang

我見大家的圖紙其余一般都是3.2，絕大多數是3.2，偶爾出現個6.3，是不是有點嚴。有些加工出來的不重要的面卻好像比這大很多，工人自己決定還是編工藝的搞的 12.5的是不是不好看發表于 2013-7-9 13:02

yinzengguang

謝謝，學習啦，有這么多要考慮發表于 2013-7-9 12:59

烈日當空

對于第9條，貌似底面的安裝孔應該畫的是沉頭的，應該不會和電機屁股干涉，但樓主只看加工沒看裝配過程，這東西調整或維修時肯定被裝配師傅爆粗口的發表于 2013-7-9 12:33

評分

參與人數 2	威望 +2	收起理由
yinzengguang	+ 1	熱心助人，專業精湛!
LIAOYAO	+ 1	感謝討論

查看全部評分

LIAOYAO 發表于 2013-7-9 10:29:51

對于本帖 jiuduan 的回復鏈接帖如下，有興趣的朋友在這兩帖都可以來回復，幫 yin 這位朋友解惑，先在這兒感謝各位的回復。

請用具體案例，說說計算的重要性 http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=330995

點評

hawk23

哈哈，你還在跟他斗氣呢發表于 2013-7-28 15:28

LIAOYAO

這位“干翻哥”是在社區里找合適的機械人才，發的幾個帖也可算得上是釣魚帖，只是目的不同。^_^ 發表于 2013-7-9 13:52

civiling

我遇到的兩個“干翻”100%工程師的，計算下來，事實上都是永動機。用來釣魚，看看那些非專業的，估計是可能有人上鉤的發表于 2013-7-9 13:49

LIAOYAO

非斗氣呀！搞技術就是較真時候多一些嘛！驗證下 98% 的可信度。 ^_^ 發表于 2013-7-9 11:45

civiling

何必和他斗氣呢，哪天我拿出自己遇到過的，倆管理人員出的，可以確定搞死100%機械工程師的項目，哈哈。發表于 2013-7-9 11:43

jiuduan 發表于 2013-7-9 10:29:39

請到這里補上相關的數據，讓大家幫你：http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=330995

逍遙處士 發表于 2013-7-9 10:27:23

做事要分輕重主次，不能眉毛胡子一把抓。

別忘了，任何機械零件都是有自由公差限定的，你什么公差都不標，他也不可能給你干成“一坨扭曲的鐵疙瘩”。因為那不叫“活兒”！

你再分析下去，那里面還有金相組織呢，材料成分呢，碳含量呢，還有化學鍵呢。照這么搞，你一輩子也別想把這個機座給弄明白。

整天計算計算的，你看把新手都弄糊涂了。

摘抄一段網文：
“
說道AK47聯想到的，本人也在將近40年前試用過這個中國版的AK47-56式半自動步槍、沖鋒槍。據95式自動步槍的總設計師朵英賢說過，要設計95式自動步槍時，為了弄清楚AK47設計時候有沒有經過材料力學、動力學等相關科學計算，因為這點很重要，關系到新研制的自動步槍能有多大的空間提升性能，于是請來了AK47的總設計師卡拉斯尼科夫，但與到訪的卡拉斯尼科夫交談時，只要談到這方面問題時，他就顧左右而言他，說到其他方面去了，這樣雖然沒有確切答案也大致心里有數。

這個事也許能給我們一點啟迪。
”
