你把模型方便傳上來嗎?

yangshuang1127 發表于 2013-6-22 14:28
: N* Z. c) a! e9 w6 ?我之后又做過0~200Hz的諧響應，結果還是頻率越小，變形越大，感覺曲線結果不對啊，就算低頻比重大，也應該 ...

$ O; c- I8 ^4 j- Y) c能加QQ細說么？ QQ376001525。
+ d0 S  J& E+ Y" i! F! e

eddyzhang 發表于 2013-6-22 13:24
模態分析時也將小端約束，前后邊界條件一直。將頻率間隔細分到10，范圍擴大到5倍試試。

我是分別作的模態分析和諧響應分析，前后邊界條件是一致的。 我之后又做過0~200Hz的響應變形，結果就是從0~300Hz的頻率范圍內，越接近0Hz，變形量就越小。細分之后也不能改變這個結果啊。

探索號QM 發表于 2013-6-22 13:04
9 Y# n0 l9 s! b' a' w5 I這個工件壁薄，可能是柔性大，所以低頻位移相對高頻位移要大。就像長桿吊扇，底頻晃動大，過了低頻后速度大 ...

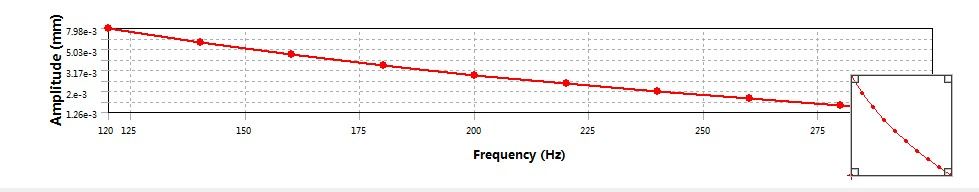

我之后又做過0~200Hz的諧響應，結果還是頻率越小，變形越大，感覺曲線結果不對啊，就算低頻比重大，也應該有接近某一頻率先升后降的趨勢啊。 我是分別作了模態分析和諧響應分析的，不是說模態分析的位移量沒有實際意義嗎？
6 i" p6 T6 c; N- ~' ~

模態分析時也將小端約束，前后邊界條件一直。將頻率間隔細分到10，范圍擴大到5倍試試。

這個工件壁薄，可能是柔性大，所以低頻位移相對高頻位移要大。就像長桿吊扇，底頻晃動大，過了低頻后速度大了反而穩定了。至于那個臨界，可能是外載荷強迫的原因，要比較一下模態的位移量。

諧響應一般是指按照一定的頻率/振幅的外載荷所發生的響應，你這里的外載荷是什么參數？

探索號QM 發表于 2013-6-22 12:04
9 V- {7 B4 n" i) ]靜態分析要有施加的外力。但是模態分析為什么也要施加外力呢？

" J* `8 ~  _; k/ w) }模態分析沒施加外力。我是進行模態分析之后，在薄弱位置施加外力進行了諧響應分析。
