一張外來圖紙搞的我們辦公室一個人都解答不了，求大神來解讀

查看數: 21352 | 評論數: 76 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-6-21 09:27

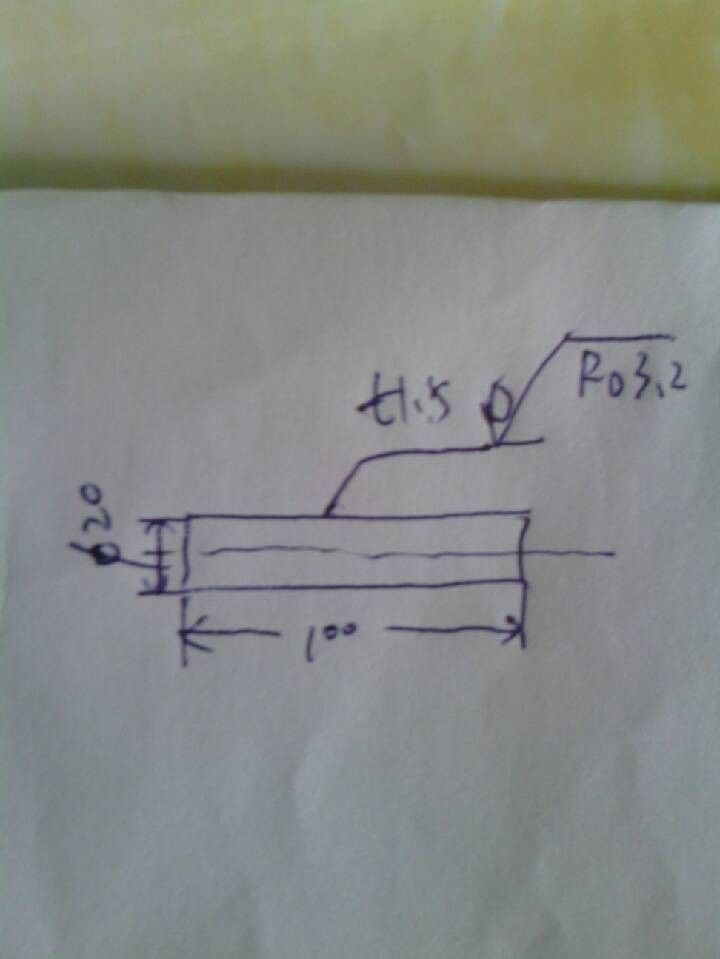

加工符號是什么意思，還有t1.5~~~~~

回復

Nothing7 發表于 2014-12-24 13:40:09

你們辦公室估計以前是搞藝術的，都是不懂機械

gopx1 發表于 2013-8-28 11:44:00

壁厚1.5 不加工3.2

lmgx888 發表于 2013-8-28 11:07:46

管壁厚1.5吧

1656112467 發表于 2013-8-3 21:20:38

一顆豆芽發表于 2013-6-21 09:56
管厚度1.5，不去除材料的方法粗糙度3.2

張若焱 發表于 2013-7-10 17:40:09

草圖，很多時候要在標注的同時用文字表達。

scodieu 發表于 2013-6-28 15:36:30

壁厚1.5，外圓粗糙度3.2

南京非標自動化 發表于 2013-6-28 12:01:05

你辦公室?guī)讉€人啊干機械有幾天了

daiwei57447709 發表于 2013-6-27 19:15:10

有點機械的基礎就能看懂了

茶米 發表于 2013-6-27 17:22:02

不用切除達到的粗糙度
