關于提升機構的電機參數的選擇

查看數: 3482 | 評論數: 6 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2013-6-7 13:11

正文摘要:

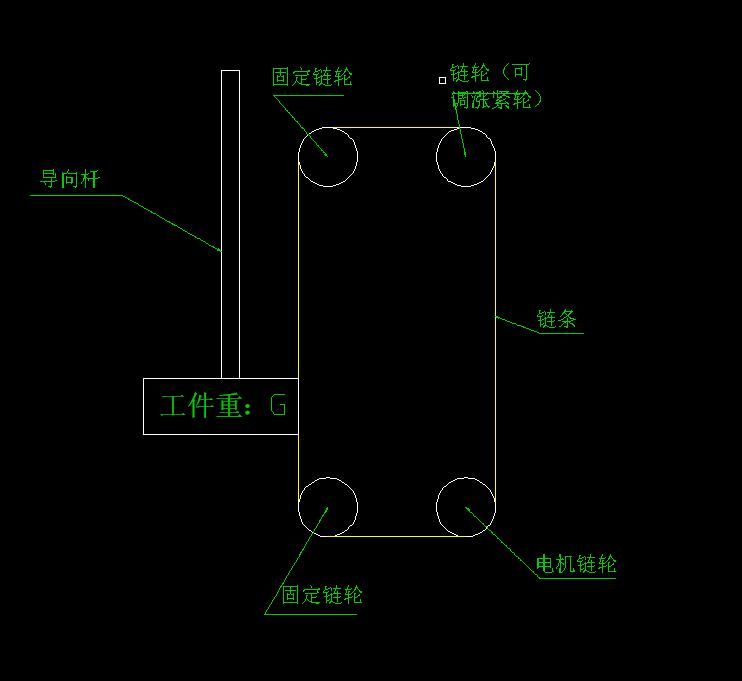

本帖最后由 yearstone 于 2013-6-7 13:37 編輯 有一個項目，用于提升工件；基本結構如下？需要計算電機的參數。 工件質量Gmax=50KG，v=0.04m/s  鏈輪分度圓直徑60mm; 關于電機參數計算方式： 工件F'=m ...

回復

情癲浪子 發表于 2013-6-7 15:30:49
本帖最后由 情癲浪子 于 2013-6-7 15:37 編輯

個人比較贊同zerowing大俠的觀點，還有樓主要做提升結構不能弄成L形的么，個人覺得這個結構不太合理吧！
而且這種機構鏈輪與鏈條嚙合只有四分之一圓，傳動效率不是低了很多么

點評

呵呵，那我再仔細研究下，期待后續高手見解  發表于 2013-6-7 16:16
傳動效率和嚙合多少沒有直接關系。你沒有看懂！  發表于 2013-6-7 15:44
coolgexie 發表于 2013-6-7 14:44:34
期待做過此類項目的社友祥解
yearstone 發表于 2013-6-7 14:05:59
由于鏈輪直接裝載電機的軸上，轉矩與軸的徑向載荷是固定的，在計算時，主要考慮電機出軸的徑向載荷滿足負載即可，并留有一定的余量；機械上傳動比是1：1，機械效率按鏈輪0.9來計算。
你是否有相關的案例計算公式？
劉季 發表于 2013-6-7 13:28:45
不錯，很有用。
yearstone 發表于 2013-6-7 13:24:03
電機下置不應該？這是何意？能否說明一下？

點評

我畫的示意圖可能不清晰。有一個鏈輪是用可調的，來張緊整個鏈條的  發表于 2013-6-7 13:35
你的系統中沒有張緊輪，電機下置容易因為鏈條自重問題產生掉鏈。一般電機下置必須配一個自動調節的張緊輪或者其他張緊方式保證工作順暢。  發表于 2013-6-7 13:34
zerowing 發表于 2013-6-7 13:19:48
首先，你這套鏈條系統不行，拋開張緊問題不說，電機下置本身就是不應該的。
然后計算上，只F>1.5F是不夠的。你需要計算啟動扭矩，具體的方法是：動能增加量+重力勢能增加量=電機功率*時間。然后據此確認電機的啟動扭矩和啟動功率。結合傳動比、機械效率、回轉部件的動能消耗確定最終的電機選擇。

點評

你如果7.5秒才提升300mm，而且速度從0到0.04的話，那么這么算沒什么大偏差。當然，你需要考慮的還有我說的效率和回轉部件的能量損耗。  發表于 2013-6-7 13:55
根據您所說的，靜止到穩定的動能Ek=1/2mv^2=0.5*50*0.04^2=0.04 勢能E=mgh=50*10*0.3(提升高度300mm)=150 150=電機功率*T(時間根據速度得出)=P*7.5 P=20W？  發表于 2013-6-7 13:52
算了，沒必要跟你爭什么。你37分修改過主題，原圖上有沒有張緊都沒法說了。另外，即便你改成現在這樣，依然有可能出現同樣的問題。算了。我說的你聽就聽，不聽就不聽。這個沒什么可爭的。  發表于 2013-6-7 13:50
三個固定鏈輪中，有一個鏈輪可調節的，用來張緊鏈條的  發表于 2013-6-7 13:34
