連接滑塊的？？

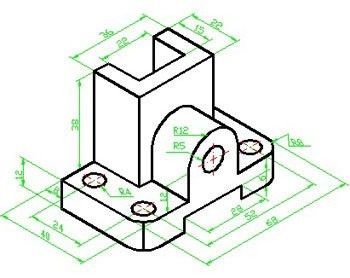

這個圖我感覺干不了什么，公差也沒有，怎么弄？

這是繪圖軟件培訓用課件，用來練習的。

座類零件，那個圓孔后面是什么看不到？
2 f. q" R* |$ E2 f從現在角度看，就是個簡單的支撐件，這個座的主要目的保證和這個圓孔的對應的件的支撐和安裝固定，對應的是軸？

個人覺得有點像連接件，連接方形長桿和平面的連接件。其中R5是和桿件連接的，在桿件上預先開一個孔，用M5螺釘鎖住，防止滑動。。。

muzhijmlh3717 發表于 2013-6-4 10:40
這個是您自己繪的嗎？

4 I$ H% c1 n. C4 L, M網上找的一個圖

我想說的是一個金屬材質的球體，你可以叫它鋼珠或者鋼球，它可以是軸承里面的滾珠，也可以是柱塞里面的頂珠。

這個是您自己繪的嗎？
